光伏发电系统中电力电容器会产生谐波吗？原因与治理方案解析

返回列表来源：发布日期：2023-07-10 16:05:05【大中小】

在光伏发电系统中，电力电容器本身并不会直接产生谐波，但当其接入交流电网运行时，可能会与系统中的电感元件形成谐振回路，从而放大电网中原有的谐波，导致电流波形畸变。

一、光伏发电系统中电容器与谐波的关联机制

在光伏并网发电过程中，逆变器等工作会产生一定的谐波。当系统中接入电力电容器进行无功补偿时，电容器在交流电路中不断吸收和释放电能。由于电容器的容抗随频率升高而降低，高频谐波电流容易大量流入电容器。同时，电容器可能与系统内的变压器或线路电感发生谐振，进一步放大谐波成分，引起电流和电压波形的严重畸变。

二、谐波对光伏系统与电气设备的影响

如果谐波得不到有效控制，会对光伏发电系统造成多方面影响。首先，谐波会导致电气设备和线路发热，增加系统能耗，降低整体发电与传输效率。其次，对于传统的补偿设备而言，长期受谐波冲击和过电流影响，容易出现鼓包、漏液甚至损坏等故障。此外，严重的谐波污染还可能干扰光伏逆变器的控制逻辑，影响系统的电气性能和运行稳定性。

三、光伏系统谐波治理与无功补偿方案

为了有效抑制谐波并保障系统稳定，通常需要结合现场工况采取综合电能质量治理措施：

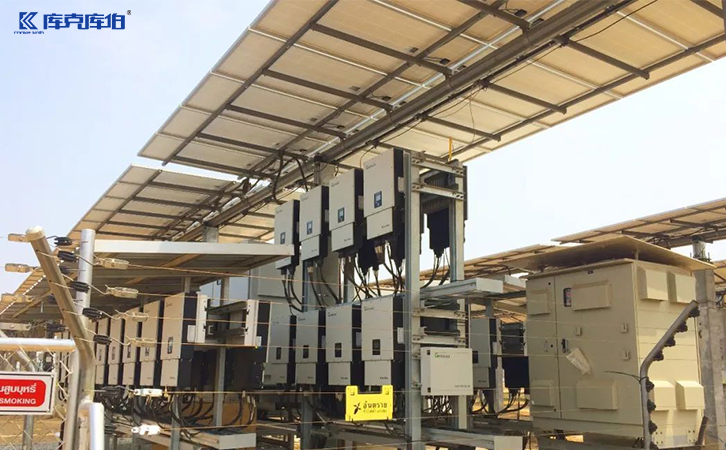

电力电容器

1.配置有源滤波器（APF）

APF能够实时检测并动态抵消系统中的谐波电流，是治理谐波的直接手段。在光伏系统中，APF可作为独立谐波治理设备，有效滤除对系统稳定产生影响的谐波成分。

2.采用SVG静止无功发生器

与传统的电容补偿相比，SVG自身不产生谐波，且无容性元件构成的谐振回路，不易诱发系统谐振，有助于大幅降低谐波放大风险。同时，SVG响应速度快，能够更好地适应光伏系统负载波动和动态无功补偿需求。

3.选用抗谐波型电容器与电抗器组合

若采用基础电容电抗补偿方案，应串联适当比例的滤波电抗器，以避开谐振点并滤除特定次数的谐波。同时，可选择具备较高抗谐波能力的电力电容器。例如，部分专业电能质量品牌（如库克库伯）提供的电容器产品，其抗谐波能力可覆盖10%至200%的不同等级，并采用全干式或防爆结构，有助于降低复杂工况下的设备运行风险。

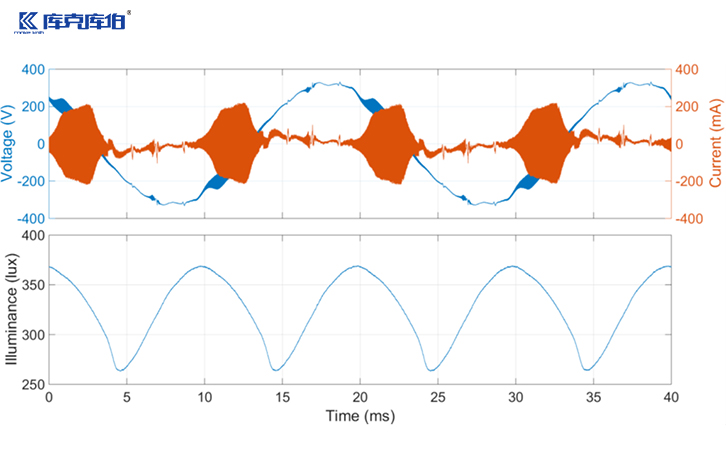

光伏发电电力电容器

四、综合组合治理方案

对于谐波、无功、功率因数和三相不平衡问题并存的复杂光伏现场，单一设备可能难以满足需求。通常可结合APF、SVG与电容电抗等设备，设计组合治理方案。具体配置需根据现场系统电压、谐波含量、负载波动及治理目标进行综合评估。

综上所述，光伏发电系统中的谐波问题需要通过科学的设备选型与方案配置来解决。通过引入有源滤波、动态无功补偿以及高抗谐波能力的电力电容器等综合措施，有助于改善系统电能质量，保障光伏发电项目的长期稳定运行与电气性能。
