铜业公司配电系统谐波与无功补偿改造方案分析

针对铜业公司配电系统中存在的高谐波畸变率与无功补偿设备频繁损坏问题，通过统一配置7%串联电抗器、更换为滤波型电容器及晶闸管快速投切开关，并视情况增设200A有源电力滤波柜，可有效消除谐波干扰并提升系统运行安全性。在工业制造场景中，大容量调速电机等负载会产生大量谐波电流，导致电容器老化、电抗器异响及设备损坏。库克库伯电气结合现场检测数据与负载特性，为该铜业公司提供了定制化的电能质量综合治理方案。

铜业公司配电系统负载特性与问题分析

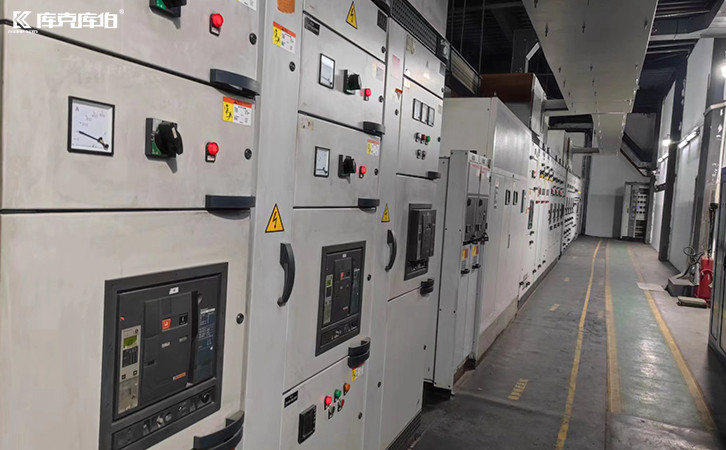

该铜业公司的低压配电系统包含大容量调速电机与大量电动机负载，负载变化率极高。在正常生产过程中，调速电机会产生大量谐波电流注入电网，对供电系统及用电设备造成负面影响。这些谐波不仅会干扰通信、缩短电气设备使用寿命，还会导致线缆发热，甚至引发无功补偿电容器击穿，严重降低配电系统的安全可靠性。同时，大量电动机负载在运行时需要充足的无功功率支撑，对补偿设备的稳定性提出了较高要求。

现场测试数据与设备运行隐患

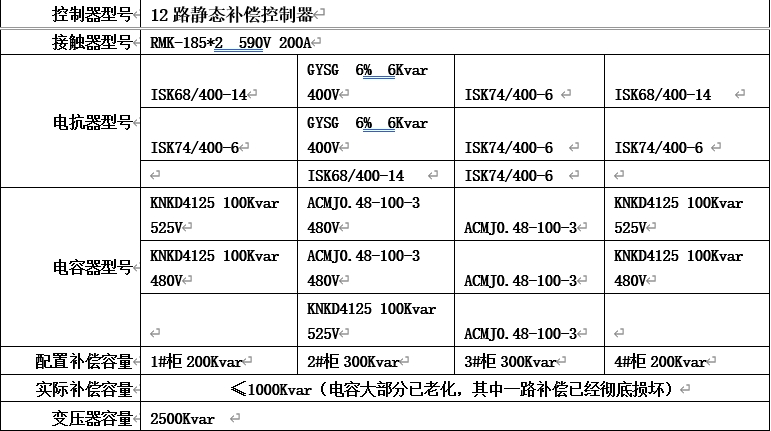

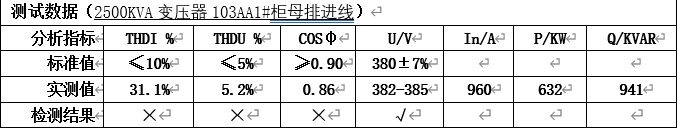

根据现场测试数据分析，测量期间进线柜用电负载约为960A，而在设备满载状态下电流可达1200A左右。由于谐波畸变率会随着用电负载的增大而升高，实际工况下的谐波污染比测量数值更为严重。现场排查发现，原有电容柜存在电容器老化严重的问题，曾多次发生电容器爆炸事件。此外，电抗器运行声音过大、熔断器频繁损坏、接触器触点粘连等现象频发，需要频繁更换维护。现场所用电抗器存在6%和14%两种规格，配置相对混乱。在大量谐波电流分量的长期冲击下，普通电容器极易损坏，存在显著的安全隐患。

库克库伯电能质量综合治理方案

基于现场复杂的工况条件，库克库伯电气摒弃了简单套用单一设备的做法，设计了针对性的组合治理方案。

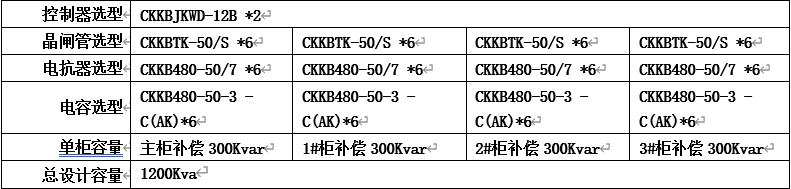

基础补偿改造方案

首先，需控制电柜内的温度，确保电气元件在正常温度下工作。其次，将现场的接触器投切方式改为晶闸管快速投切开关，以实现过零投切，避免投切涌流。在电抗器配置方面，统一采用线性度为1.8倍的7%串联电抗器，有效限制谐波对电容器的影响。同时，将现有普通型电容器更换为过电流等级更高的滤波型电容器（CKKB-AK系列），保持原有容量不变。该规格电容器与电抗器良好匹配，可适用于谐波电流畸变率（THDi）≤50%的场合。

深度谐波治理方案

在基础补偿改造方案之上，建议增加一套总容量为200A的有源电力滤波柜（APF）。该设备响应速度快，能够有效消除谐波源，对生产用电设备提供更完善的保护，实现电能质量的综合优化。

核心治理设备选型与技术特点

为保障治理方案的长期稳定运行，项目选用了具备高抗谐波能力的核心设备。

滤波型电容器

选用全干式无油化防爆结构的低压干式电容器，从根本上消除了漏油风险与燃烧爆炸隐患。在规定工况下，该电容器设计使用寿命可达15年以上，且正常使用条件下电容量衰减极小。产品温升低，正常工作时表面温升不大于8℃，具备损耗小、寿命长、安全可靠的特点。

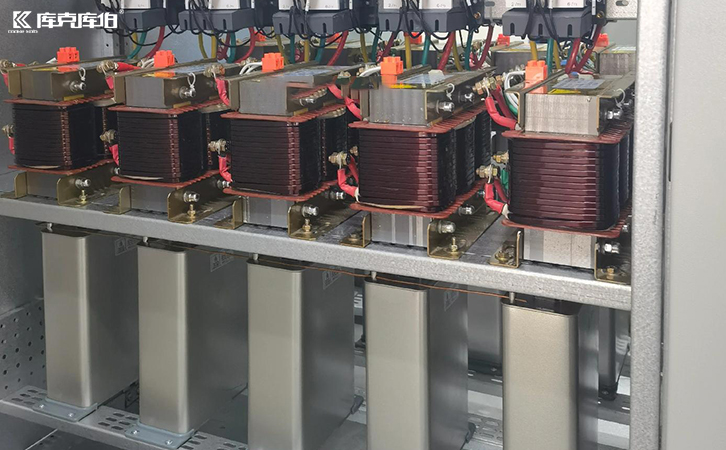

滤波电抗器

电抗器采用高精度自动设备加工的低损耗冷轧取向特制硅钢片，尺寸偏差小于0.05mm，叠装精度高且气隙均匀稳定。外露部件均经过防腐蚀处理，引出端子采用镀锡铜接头。其电感量精度高，具备1.8倍线性度，过电流能力强。采用H级绝缘等级，运行稳定性强，且损耗小、温升低、噪音小。

晶闸管快速投切开关

该开关控制电压为DC12V，控制端电流为10mA，响应时间≤20ms，再投切延时≤120ms，支持超快投切频率。整机功耗≤12VA，过流保护整定范围为0~200A。设备具备免维护特性，支持无限制的投切操作，并拥有多参数自控特性，性能优于传统固态继电器。

通过科学的负载分析与合理的设备选型，该铜业公司的配电系统改造方案不仅解决了当前的谐波与无功补偿难题，也为未来生产用电的安全稳定提供了可靠保障。
