库克库伯对某电力公司系统工况问题分析及无功改造建议

返回列表来源：发布日期：2024-05-27 16:34:03【大中小】

一、现场概况

1、现场工况

⑴现场两台两台10kv水电发电机组，经两台25000kva并列运行的变压器，接入110kv主线。

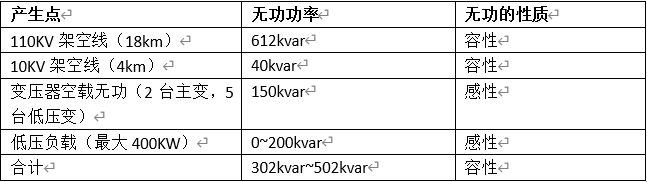

⑵变压器轻载、空载主要无功情况

? 变压器轻载、空载主要无功情况

2、无功计算

其近两个月电费单无功总电量分别312840kvarh和212467kvarh。按照平均每月30天，每天24小时。计算312840÷30÷24=434.5kvar、212467÷30÷24=295kvar。

二、解决方案与产品介绍

1、解决方案

⑴在41b变压器0.4kv侧各加装一台库克库伯公司ckkbsvg-400-100-4l-m、一台ckkbsvg-400-200-4l-m动态无功补偿设备，在42b变压器0.4kv侧各加装一台库克库伯公司ckkbsvg-400-200-4l-m动态无功补偿设备。

⑵所有补偿以恒无功功率模式共计发出约500kvar（根据现场实际需量调节）感性无功用以补偿18km的110kv架空线路、两台主变的综合无功；剩余容量通过采集变压器进线侧电压电流信号自动补偿负载的无功功率。

⑶恒无功模式所发容量，要根据发电情况及不发电情况，供电局计量表实时功率因数进行人工现场调试。

库克库伯对某电力公司系统工况问题分析及无功改造建议

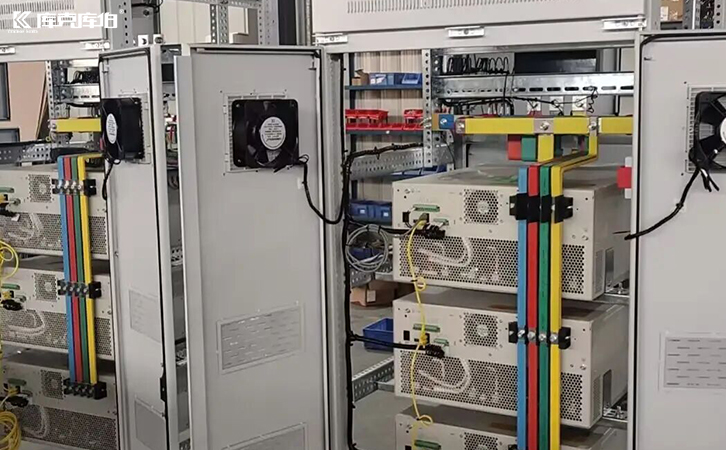

2、产品功能及性能

⑴ckkbsvg可以根据负载特点和工况，自动调节其输出的无功功率的大小和性质（容性或者感性）。因此，从本质上讲，ckkbsvg可以等效为大小可以连续调节的电容或电抗器。

⑵ckkbsvg是目前最为先进的无功补偿技术，其基于电压源型变流器的补偿装置实现了无功补偿方式质的飞跃。它不再采用大容量的电容、电感器件，而是通过大功率电力电子器件的高频开关实现无功能量的变换。从技术上讲，ckkbsvg较传统的无功补偿装置有如下优势：

①ms级快速无功补偿响应

ckkbsvg静止无功发生器响应时间：<5ms。

传统无功补偿装置响应时间：≥50ms。

ckkbsvg静止无功发生器可在极短的时间之内完成从额定容性无功功率到额定感性无功功率的相互转换，这种无可比拟的响应速度完全可以胜任对冲击性负荷的补偿。

②抑制电压闪变能力更强

传统动补对电压闪变的抑制最大可达2：1，ckkbsvg静止无功发生器对电压闪变的抑制可以达到5：1，甚至更高。

③运行范围更宽

ckkbsvg能够在额定感性到额定容性的范围内工作，所以比传统类型无功补偿装置的运行范围宽很多。

④补偿功能多样化

使同一套ckkbsvg装置，可以实现不同的多种补偿功能：感性、容性负载双向无功补偿、目标功率因素恒定功率因素，输出无功量，无功跟踪，线性无功，适应不同无功要求场景。
