静止无功补偿器SVG模块常见问题诊断与解决方案

返回列表来源：发布日期：2025-04-15 16:20:47【大中小】

静止无功补偿器svg模块作为现代动态无功补偿的核心设备，在实际运行中可能面临多种技术挑战。为了更好的帮助企业用户合理运用svg设备，所以我们接下来分析svg静止无功补偿器的使用常见问题及解决方案。

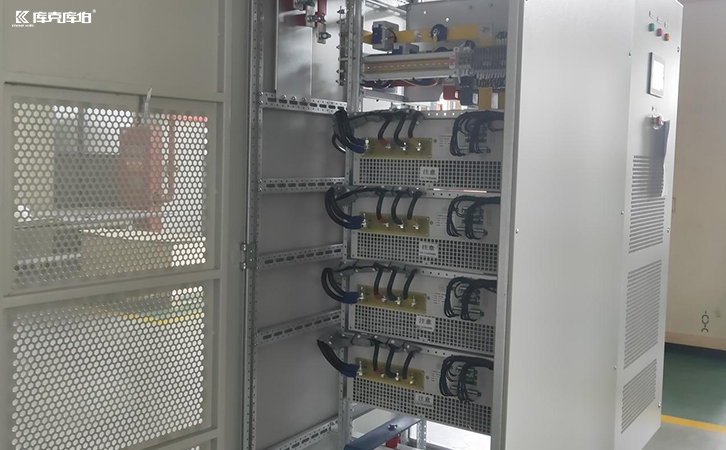

静止无功补偿器svg

一、功率模块过热问题

1、静止无功补偿器svg模块过热是最常见的运行异常：

典型症状：igbt基板温度超过85℃触发降额，＞95℃强制停机

根本原因：散热器积尘（厚度＞2mm时散热效率下降40%）、风机转速异常、导热硅脂老化

2、解决方案：

每月清洁防尘网（粉尘环境缩短至每周）

使用红外热像仪定期检测温度分布（温差＞15k需排查）

每2年更换导热介质（推荐导热系数≥3w/mk的材料）

二、控制系统通信异常

1、静止无功补偿器svg模块的智能控制单元常出现：

故障表现：can总线丢包率＞1%、rs485通信中断、goose报文超时

关键诱因：电磁干扰（未使用屏蔽双绞线）、终端电阻缺失（阻值偏差＞10%）、接地不良

2、处理措施：

通信线缆单独敷设（与动力电缆间距≥300mm）

配置光纤隔离转换器（适用于＞100m长距离传输）

定期测试绝缘电阻（线间≥10mω，对地≥5mω）

三、直流母线电压波动

1、静止无功补偿器svg模块直流侧异常包括：

危险现象：电压波动幅度＞额定值±15%、纹波系数＞3%

主要原因：电容容值衰减（每年约5%）、预充电电阻粘连、均压电路失效

2、维护要点：

每月记录电容电压（偏差＞5%即需维护）

每季度测试电容容值（衰减＞20%必须更换）

升级智能监测系统（实时追踪纹波频谱）

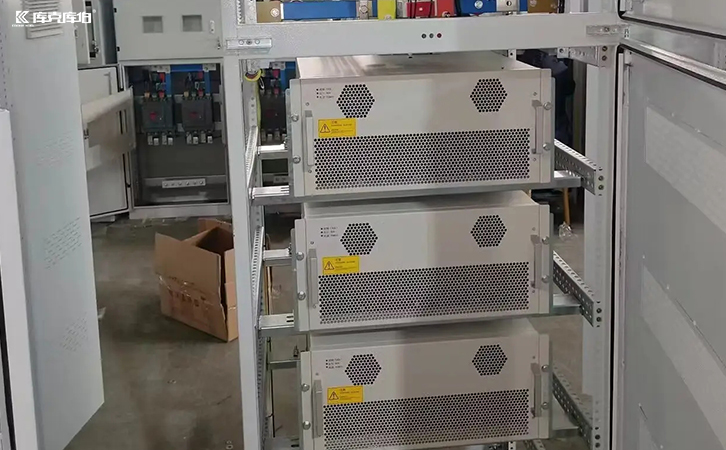

svg无功补偿器

由此不难看出，svg设备在实际使用中也会出现各种问题，所以需要企业用户建立静止无功补偿器svg模块的高效运维体系。
