电力电容器并联补偿作为无功功率治理的基础技术，其应用方式直接影响补偿效果和系统安全。本文将详细阐述集中补偿与分散补偿两种典型方式的技术特点及适用场景。

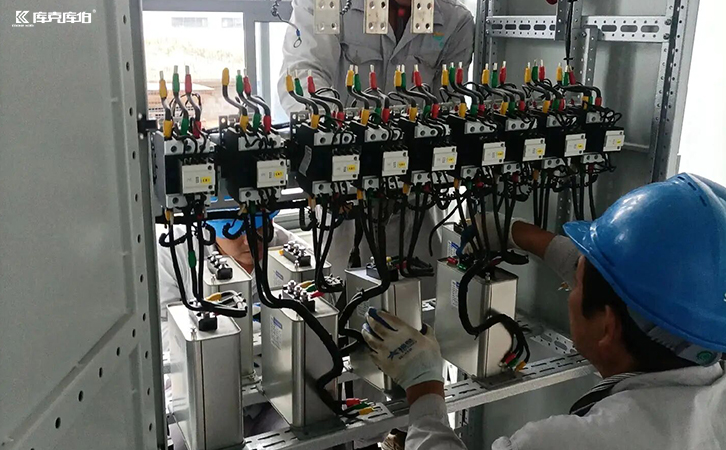

电力电容器

一、集中式并联补偿

集中式补偿是电力电容器最传统的应用方式：

1、系统架构：

电容器组集中安装于配电房或变电站低压母线

典型容量配置为变压器容量的20%-40%

采用6-12级阶梯投切（级差10%-15%总容量）

2、技术特点：

功率因数提升明显（通常至0.95以上）

降低主变及高压线路损耗（约15%-25%）

但无法改善分支线路的电压质量

3、适用场景：

负荷稳定的商业建筑

中小型工业企业主配电系统

变电站10kv母线补偿

二、分散式并联补偿

分散补偿体现精准治理理念：

1、部署方式：

电力电容器直接安装于用电设备旁

单台容量匹配负载需求（如30kw电机配15kvar）

采用智能电容器实现自动控制

2、技术优势：

补偿效果直达负载端（线路损耗再降8%-10%）

改善末端电压质量（提升3%-5%）

避免过补偿风险

3、典型应用：

大功率电动机（＞30kw）

分布式光伏并网点

长距离供电的末端负载

电力电容器并联补偿的方式选择应遵循量体裁衣原则。对于新建项目建议采用混合补偿架构；改造项目可根据电缆状况优先实施分散补偿。
