静止无功补偿器在电力系统潮流计算中属于PV节点还是PQ节点？
静止无功补偿器在电力系统潮流计算中不能简单归类为单一的PV节点或PQ节点，其节点类型取决于设备的具体控制模式与运行策略。在恒电压控制模式下，它表现为PV节点特性；而在恒无功功率控制模式下，则呈现PQ节点特性。
一、PV节点与PQ节点的核心区别
在电力系统分析与计算中，节点类型的划分直接影响潮流计算结果和系统运行特性的评估。
1.PV节点的基本特征
PV节点的核心在于维持节点电压幅值恒定，同时注入的无功功率可根据系统需求进行调节。这类节点的典型代表是具备调压能力的发电机节点。
2.PQ节点的基本特征
PQ节点的注入有功功率和无功功率通常是固定的，其电压幅值和相位会随系统运行状态发生变化。这类节点的典型代表是纯负荷节点。
二、静止无功补偿器的工作特性与节点判定
作为重要的柔性交流输电设备，「静止无功补偿器」（如SVC和SVG）具备快速无功补偿和动态响应电网电压波动的能力，其输出无功连续可调。其节点类型的判定主要依据其功率控制模式。
1.恒电压控制模式（呈现PV特性）
当设备以维持接入点电压为目标时，会自动调节无功出力。这种控制模式下的行为类似发电机调压，因此在潮流计算中通常被等效为PV节点。在大多数需要电压支撑的应用场景中，设备主要表现出这种PV节点特性。
2.恒无功功率模式（呈现PQ特性）
当设备设定为固定无功输出值，不主动参与电压调节时，其特性类似于固定负荷。在这种特定补偿场景下，设备在系统分析中会被视为PQ节点。
三、实际工程中的节点建模与电能质量治理
系统规划人员在进行电网分析时，应结合实际控制模式和运行需求，为设备采用准确的数学模型，以真实反映其对系统的影响。

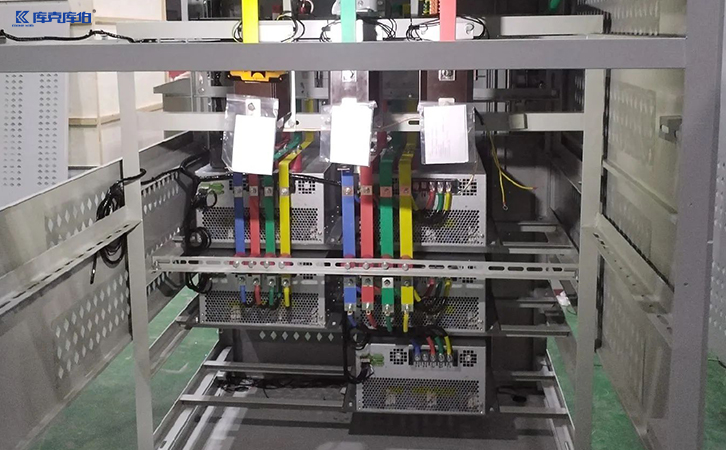

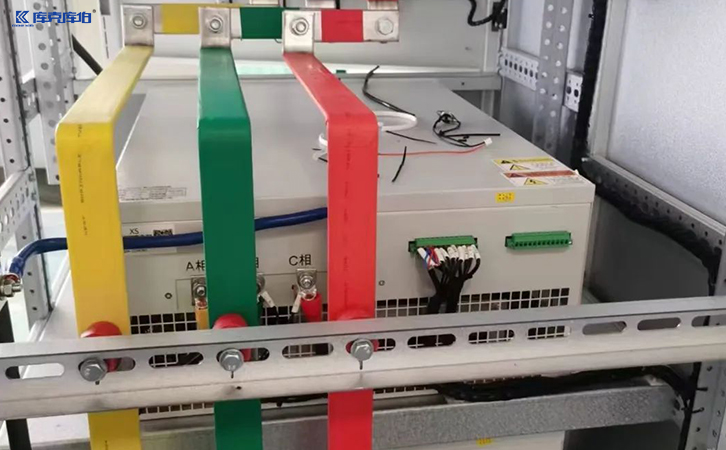

在现代工业制造、新能源、数据中心及商业建筑等用电场景中，非线性负载较多，容易引发无功不足、功率因数偏低、电压波动及三相不平衡等电能质量问题。针对这些痛点，合理配置补偿设备并选择正确的控制模式尤为关键。例如，在需要毫秒级动态响应以应对负载快速变化或冲击负荷的场合，采用具备恒电压控制能力的低压SVG设备，能够有效发挥PV节点的电压支撑作用。
针对复杂的配电系统，单一设备往往难以满足所有治理需求。库克库伯电气结合现场检测数据与配电结构，提供包含低压SVG、APF有源滤波器、电容电抗等在内的电能质量综合治理方案。通过模块化配置与组合治理，不仅能精准解决谐波干扰与无功补偿问题，还能适应老旧厂区改造、设备扩容及分期建设等多种项目需求，确保电力系统的安全、稳定与高效运行。
