补偿柜中串联电抗器的作用与工作原理解析

返回列表来源：发布日期：2023-11-21 16:35:16【大中小】

在无功补偿柜中加装串联电抗器，主要作用是抑制谐波电流、限制合闸涌流并改善系统的功率因数，从而保护电容器及整个电力系统的稳定运行。在工业与商业用电场景中，合理配置电抗器是提升电能质量和系统效率的常见且成熟的技术手段。

一、串联电抗器的核心作用解析

1.抑制谐波电流与保护电力设备

在电力系统中，谐波电流是一种非正弦电流，可能会对电力设备造成损害并降低系统的稳定性。通过在补偿柜中引入串联电抗器，可以对特定频率的谐波电流进行滤波，减小谐波电流的幅值。这不仅能保护电容器免受谐波过载的影响，还能延长电力设备的使用寿命，这也是补偿柜的作用得以充分发挥的重要保障。

2.改善功率因数与抵消感性负载影响

功率因数是衡量电力系统效率的重要指标，直接影响系统的能耗和运行成本。感性负载会导致电流滞后于电压，从而影响系统的效率。引入串联电抗器后，可以通过改变线圈的电感值来调节系统的阻抗特性，有助于抵消感性负载产生的影响，进而改善电力系统的功率因数，降低线路的电力损耗。

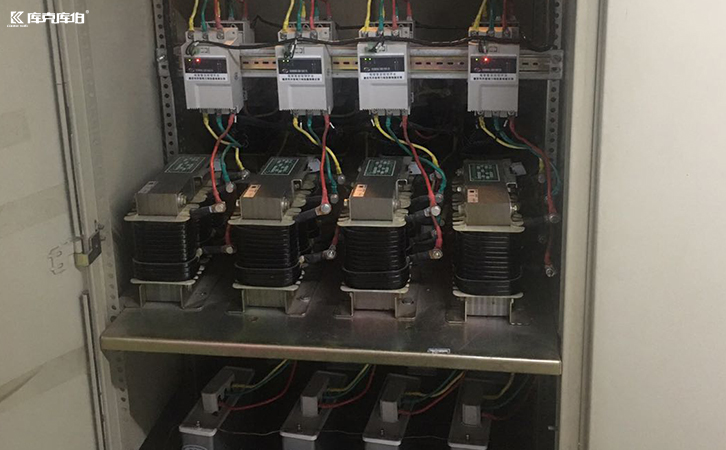

串联电抗器

3.串联电抗器的工作原理与结构

串联电抗器通常由铁芯和线圈组成，其核心原理是通过改变线圈的电感值来实现对电力系统的阻抗匹配与补偿。当它与电容器串联使用时，能够形成一个调谐回路。这种设计不仅可以避免系统与电网之间发生并联谐振，还能有效限制电容器投入电网时产生的合闸涌流，确保补偿装置的安全投切。

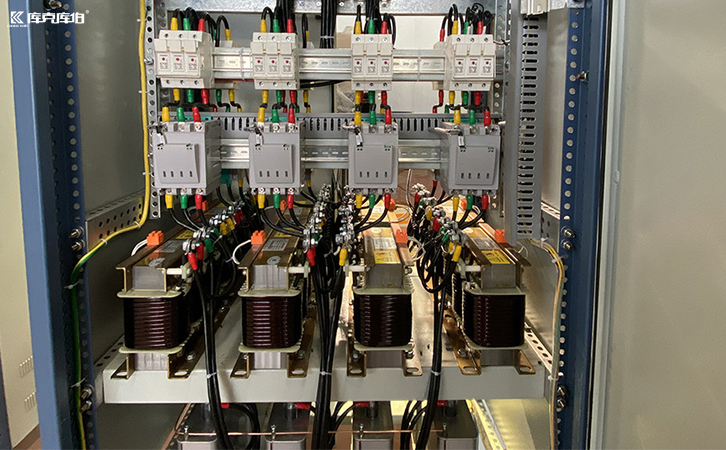

串联电抗器

二、电能质量综合治理中的设备协同

在现代电能质量综合治理项目中，单一的补偿设备往往难以应对复杂的电网环境。以库克库伯电气等提供的电能质量解决方案为例，通常会将电容器、电抗器与APF有源滤波器、SVG静止无功发生器等设备结合使用。在这种组合治理方案中，电容电抗侧重于相对稳定的基础无功补偿与谐波抑制，而APF和SVG则用于处理动态谐波和快速波动的无功需求。针对不同的工业制造、新能源或商业楼宇等用电场景，通过现场勘测与负载分析，定制化的设备选型与参数配置有助于进一步提升配电系统的整体稳定性。
