功率补偿加装APF有源滤波器的主要作用与电能质量改善方案解析

返回列表来源：发布日期：2023-11-20 16:46:15【大中小】

在现代电力系统中，进行功率补偿时加装 apf有源滤波器，其主要作用在于动态滤除电网中的复杂谐波电流、改善三相电流不平衡，并辅助优化系统功率因数，从而有助于提升整体电能质量与配电系统的运行稳定性。

一、为什么功率补偿系统需要引入有源滤波技术？

随着工业负荷的增加，变频器、中频炉、充电桩等非线性负载在运行中会产生大量复杂的高频谐波。传统的无源滤波方案通常只能滤除固定频次的谐波，在谐波频次多变或负载动态波动的场景下，容易诱发谐振或导致滤波效果衰减。相比之下，引入有源滤波技术能够实时检测并动态补偿，更适合现代复杂配电系统的治理需求。

二、加装apf有源滤波器的核心作用解析

1.动态降低谐波电流与抑制谐波电压

谐波电流会导致电流波形畸变，可能引起精密设备乱码、异常跳闸或线路加速老化。apf有源滤波器通过现代电力电子器件和控制算法，实时输出与谐波电流幅值相等、相位相反的补偿电流，从而有助于将谐波电流降低至较低水平。虽然设备无法将电网谐波彻底清零，但通常可协助将电流总畸变率（THDi）和电压总畸变率（THDu）控制在国标要求的合理范围内（如低压系统THDu≤5%，THDi≤15%）。

2.辅助补偿功率因数与改善三相不平衡

当系统功率因数偏低时，会增加线路的能量损耗。在功率补偿方案中，APF可以通过调整电流相位，协助系统改善功率因数，在一定程度上提高能源利用效率。同时，针对中轻度的三相电流不平衡场景，APF能够进行有源补偿，使各相电流趋于平衡，有助于维持电力系统的稳定运行。对于重度不平衡场景，则通常需要结合现场情况评估并加大设备容量或采用组合方案。

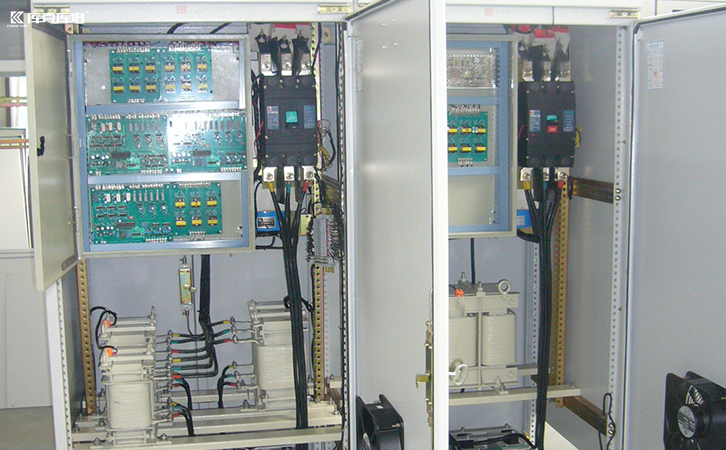

apf有源滤波器

3.快速响应与灵活适配负载变化

有源治理设备具备较快的响应速度，能够匹配光伏出力骤变、充电桩车流量波动等快速变化的负载需求。其灵活的配置方式使其可以根据配电系统的实际运行数据进行参数调整，有助于降低因负载突变引起的系统运行故障率。

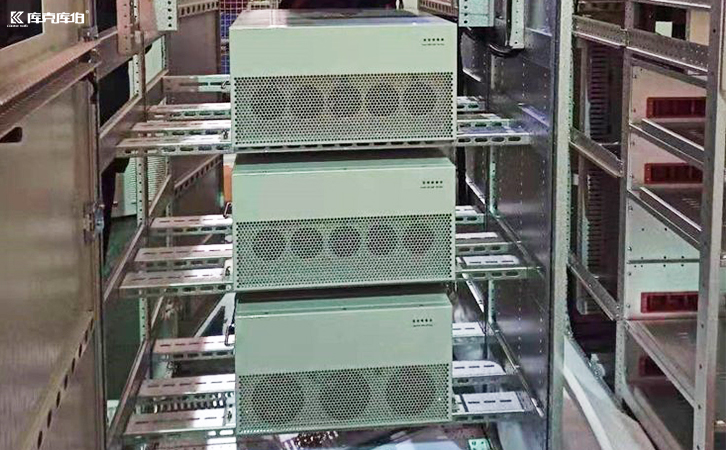

apf有源滤波器

综上所述，在功率补偿环节合理配置滤波与无功补偿设备，是优化电力系统电能质量的重要途径。通过科学的现场勘测与方案选型，加装相关有源治理设备有助于改善谐波干扰、降低设备故障风险，为工业生产与电力供应提供更为稳定的基础保障。
