低压补偿电容柜配件安装顺序与规范指南

返回列表来源：发布日期：2024-01-05 16:18:47【大中小】

低压补偿电容柜的配件安装顺序通常为：先确定安装位置与基础处理，接着固定柜体与排线，随后安装电容器，再安装接线端子与断路器，最后进行系统调试与试运行。严格遵循这一规范流程，有助于保障设备的稳定运行，并在一定程度上延长设备的使用寿命。

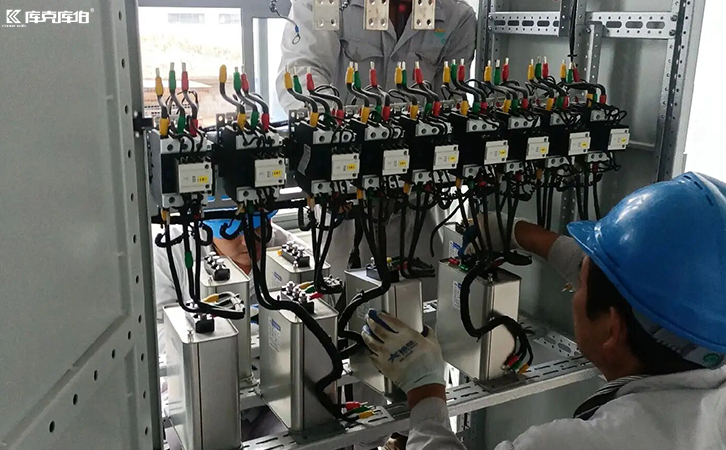

低压补偿电容柜

一、安装前的环境评估与基础处理

在开始安装「低压补偿电容柜」之前，选择合适的安装位置是首要步骤。安装场所应保持通风良好、温度适宜，并尽量避免湿气和腐蚀性物质的侵入。确定位置后，需对安装基础进行妥善处理，使基础平整且牢固，为后续设备的稳定运行提供物理支撑。

基础处理完成后，进入柜体与排线的安装阶段。应根据设计图纸要求，使用合适的工具将柜体稳妥地固定在基础上，保障其稳定可靠。在排线安装环节，需根据实际负荷需求选择匹配规格的线缆，并将其正确连接至柜体内部的接线端子上进行牢固固定。此过程需特别注意相线安排的正确性，避免因相位错乱引发设备运行异常。

核心电气元件的安装质量直接影响「低压电容柜」的整体性能。在安装电容器前，应先检查其外观与性能参数是否符合标准。根据电容器的额定电压和容量，选择合适的固定装置，并严格核对正负极连接，防止因接线错误导致故障。安装完毕后，需进行绝缘测试及感性电流测试，以确认其性能符合设计要求。

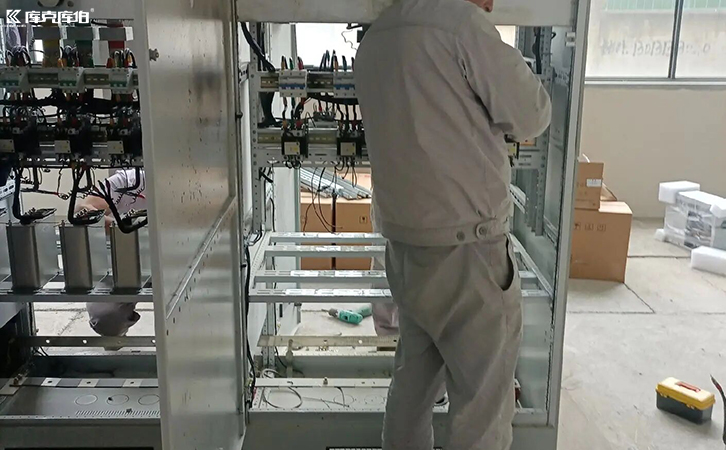

低压补偿电容柜

此外，接线端子作为连接电容器与电网的关键枢纽，应规范安装在柜内接线槽上，保障接触良好。断路器则用于保护电容器免受过电流或短路等故障冲击，需根据系统参数选择合适规格，并按规范固定于柜内。

所有配件安装就位后，需进行全面的调试与试运行。调试阶段应逐一检查各配件连接的可靠性及是否符合设计规范，并对电容器的电压、电流和功率因数等关键指标进行检测。在试运行期间，可结合实际情况开展负荷测试与温升测试，以验证设备是否能在预期工况下稳定运行。
