APF有源滤波器显示低电压故障的原因与处理方法

返回列表来源：发布日期：2024-01-04 16:33:50【大中小】

apf有源滤波器显示低电压故障通常由逆变器输出电压不稳定、电网电压波动或电网侧短路过载引起，可通过排查逆变器部件、检测输出电压波形以及修复电网供电异常来逐步处理。作为改善电能质量、过滤谐波污染的重要设备，apf有源滤波器在工业制造、新能源等用电场景中应用广泛，但遇到电压异常报警时，需要针对性地进行分析与排查。

一、APF有源滤波器低电压故障的常见原因

1.逆变器输出电压不稳定

设备内部的逆变器输出电压可能会受到外部电磁干扰或内部元器件异常的影响，导致电压下降并触发低电压保护机制。

2.电网电压波动

当接入的低压配电系统存在较大的电压波动时，可能会超出设备的正常工作范围，从而引发低电压故障报警。

3.电网侧故障

如果电网发生短路、过载或供电异常，会导致输入电压骤降，直接影响设备的正常运行状态。

二、低电压故障的排查与处理方法

1.检查逆变器核心部件

在断电并确保安全的前提下，检查逆变器部件，特别是电容器和电感器是否正常工作。若发现部件存在损坏或严重老化，应及时进行更换。

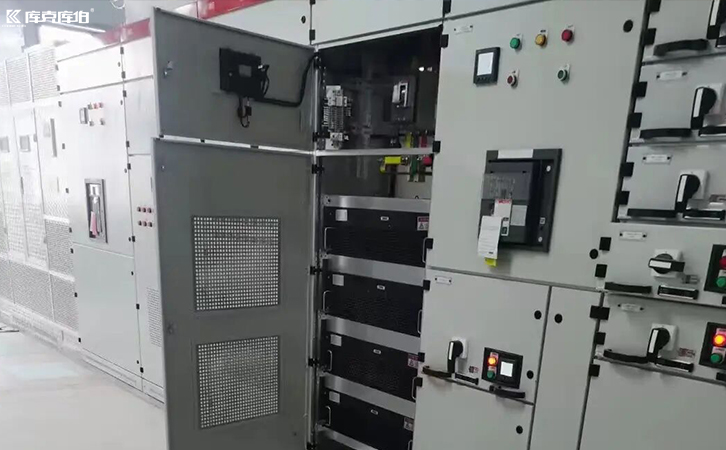

apf有源滤波器

2.检测输出电压与波形

使用示波器等专业仪器检测逆变器的输出电压波形和幅值。如果发现电压异常，可以通过调整控制参数或修复故障部件来恢复设备状态。现代APF设备通常具备多重保护功能和远程监控能力，运维人员可通过数据上传和状态查看功能辅助定位问题。

3.稳定电网供电与修复故障

如果低电压是由电网波动引起的，可以考虑在配电系统中安装稳压器或低电压综合治理装置，以稳定电压供应。若由电网短路等故障引起，则需及时排查并修复电网侧问题，确保输入电压恢复正常。

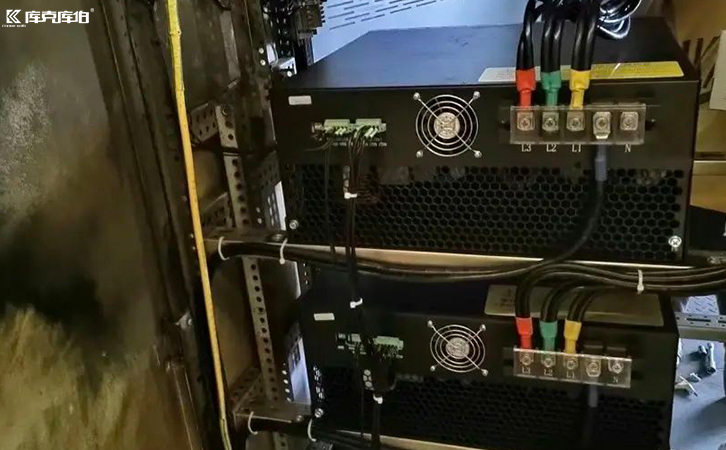

apf有源滤波器

综上所述，处理APF有源滤波器低电压故障需要仔细分析原因并采取相应措施。通过规范的部件检查、电压检测以及电网状态维护，可以有效应对此类故障，保障设备的长期稳定运行。
