电力系统投入APF有源滤波器的常见场景与治理建议
电力系统在面临复杂高频谐波污染、动态无功补偿需求、电压波动以及三相负载不平衡等电能质量问题时，通常需要投入apf有源滤波器进行治理。与传统的无源滤波方案相比，有源设备在应对多频次叠加和负载快速变化的场景中具备更好的动态响应能力，有助于改善整体电能质量。
一、电力系统投入APF有源滤波器的主要场景
1.复杂高频谐波与动态波动场景
当电力系统中存在严重的谐波污染时，传统的被动滤波器可能无法有效滤除所有谐波分量，甚至在某些条件下可能引入共振问题。特别是当系统中接入变频器、中频炉、电焊机、UPS、充电桩或光伏逆变器等非线性负载时，会产生复杂的高频谐波。在这些谐波频次多变、多频次叠加且动态波动的场景下，apf有源电力滤波器能够实时检测电网中的谐波成分，并发出相应的反向电流进行抵消，从而有效减少电网的谐波污染，降低精密设备因谐波干扰而出现异常跳闸或发热的风险。
2.功率因数校正与无功补偿需求
在需要校正功率因数的情况下，有源设备可以通过控制其电流来实现无功功率的动态补偿，从而提高系统的功率因数。这对于面临低功率因数导致额外电力费用的商业和工业用户尤为重要。在光伏并网等出力随光照骤变的场景中，无功功率可能发生快速漂移，有源滤波设备支持毫秒级连续调节，有助于维持系统功率因数的稳定。
3.电压调节与三相负载平衡
有源滤波设备还可以用来调节电网的电压，特别是在电压波动或不稳定的环境中，通过产生补偿电流来维持相对稳定的电压。此外，在需要平衡负载或者调节电网中不平衡负载的情况下，设备可以通过动态响应调节电流来平衡不同的负载。对于中轻度不平衡场景，改善效果通常较好；若是重度不平衡场景，则可能需要结合实际情况加大设备容量或采用组合方案，以确保电网的稳定运行。
二、治理效果预期与选型配置建议
1.治理效果与国标要求
需要注意的是，有源滤波设备无法将电网谐波彻底清零，其主要作用是将谐波指标降低至国家标准要求的安全范围内。例如，在低压系统中，通常以电压总畸变率（THDu）≤5%、电流总畸变率（THDi）≤15%作为参考限值。设备对THDi的治理能力较强，同时可同步抑制THDu指标。在运行过程中，应避免设备长期超负载运行，以免导致滤波效果不足或加速模块老化。
2.现场勘测与方案配置

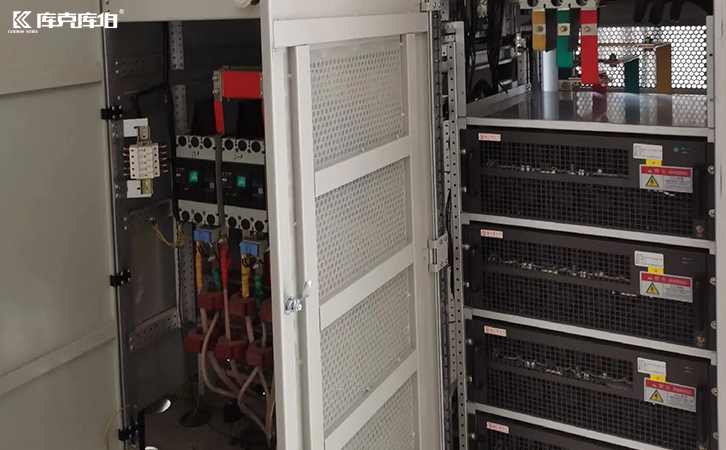

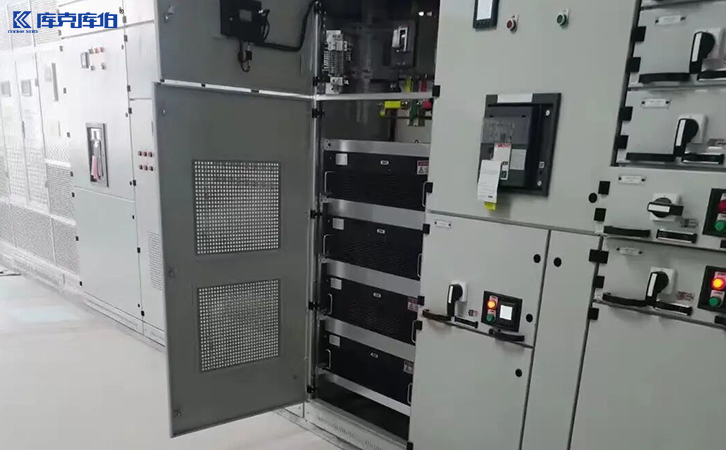

在实际投入设备前，需先确认系统电压、接线方式、负载类型和实测谐波电流。目前市场上的APF产品可覆盖400V、450V-480V、540V-690V、720V-850V等多种电压等级，并提供10A至150A等不同补偿电流等级。以库克库伯电气为例，其提供面向低压配电系统的现场勘测、谐波数据检测与负载分析服务，可结合现场条件提供APF单机治理，或APF与SVG、电容电抗等组合方案适配支持。针对新建或老旧厂区，还可结合柜体条件和后期扩容需求，提供设备移位、线路改造及日常运维指导，具体服务范围与交付周期通常以正式技术方案和合同约定为准。
总之，在现代电力系统中，随着非线性负载和可再生能源的增加，电能质量问题日益普遍。合理评估现场负载特性并投入合适的有源滤波设备，是保障配电系统安全、稳定运行的重要环节。
