如何计算电力补偿电容器的补偿容量与关键参数

返回列表来源：发布日期：2024-06-20 16:11:47【大中小】

计算电力补偿电容器的补偿容量，核心在于准确评估系统的有功功率、补偿前后的功率因数以及总无功功率需求，从而匹配适宜的电容器规格，以改善电能质量并提升配电系统的运行效率。在投入「电力补偿电容器」前，合理规划各项电气参数是确保补偿效果和设备安全的基础。

一、电力补偿电容器补偿参数的核心计算步骤

1.评估系统总无功功率需求

在确定补偿方案前，首先需要计算目标系统所需的总无功功率。这一参数通常基于系统的视在功率和当前功率因数进行推导。假设系统的视在功率为S（单位为千伏安，kVA），当前功率因数为cos(φ)，则可以通过三角函数关系推导出系统当前的无功功率Q。明确这一基础数据，有助于判断系统无功缺口的具体规模。

2.估算所需的电容器容量

在获取系统的无功功率数据后，可进一步估算所需的电容器容量C（单位为法拉，F）或无功补偿容量（单位为千乏，kvar）。这一步骤需要结合系统的电压等级、频率以及目标功率因数，通过简化的电气公式进行换算，从而为后续的设备选型提供数据支撑。

电力补偿电容器

二、补偿容量的实用计算公式与速算法

1.标准公式计算法

在工程实践中，补偿容量的标准计算公式主要涉及有功功率与功率因数的变化。公式中的核心变量包括：补偿容量Qc、系统有功功率P、补偿前功率因数cosφ1以及补偿后目标功率因数cosφ2。通过计算补偿前后功率因数角的正切值之差，再乘以有功功率，即可得出较为精确的理论补偿容量。这种方法适用于负载相对稳定、参数测量准确的配电系统。

计算无功功率

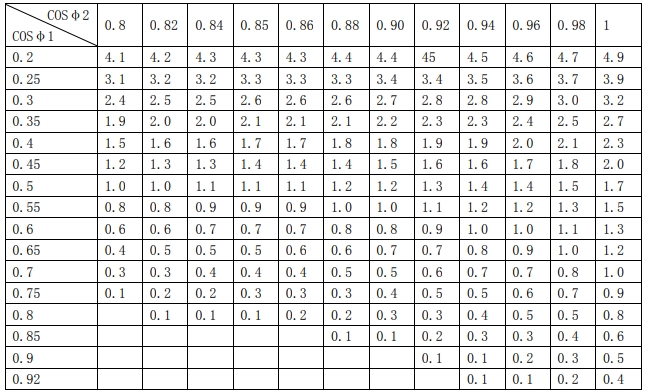

2.经验速算与变压器容量配比

对于一般工业工厂，若自然功率因数在0.82左右，工程上常采用速算法进行初步估算。例如，将功率因数从0.80提升至0.92时，每1kW有功负荷大约需要补偿0.3kvar的电容容量。基于此类经验数据，常规单位的补偿电容器总容量通常可按变压器额定容量的30%左右进行初步配置。然而，对于轧钢厂、感应加热炉等存在特殊负载或剧烈波动的场景，实际所需的补偿容量可能会显著增加，甚至超过变压器的常规安装容量比例，需根据现场实测数据进行专项设计。

电容器容量计算
