电弧炉生产线谐波治理设备怎么选

返回列表来源：发布日期：2025-10-30 15:29:51【大中小】

电弧炉是冶金行业中常见的设备，广泛应用于钢铁、铝等金属的熔炼过程中。然而，电弧炉在运行时会产生大量的谐波，这些谐波不仅影响电力系统的电能质量，还可能对设备和生产工艺带来负面影响。为了减少谐波对系统的影响，必须采取有效的谐波治理措施。

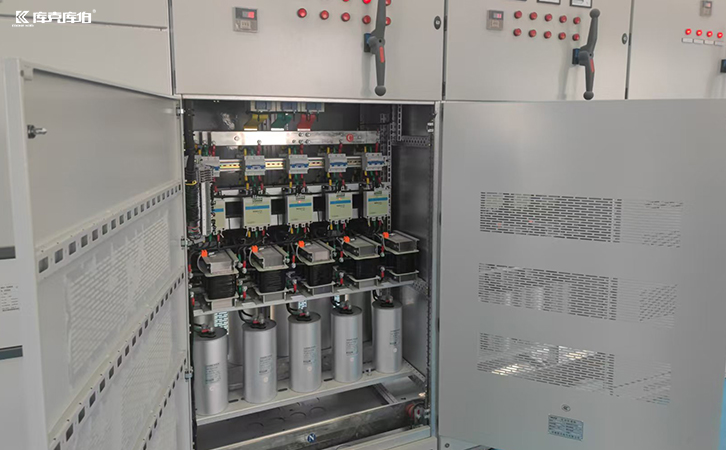

谐波治理设备

一、电弧炉产生谐波的原因

1.电弧的不稳定性

电弧炉的电弧电流不稳定，随着电弧的变化，电流波形也不断变化，这会产生高次谐波。

2.变频器和整流器

电弧炉中使用的变频器和整流器等设备，工作时会将交流电转换为直流电，而这一过程会引入大量的谐波。

3.非线性负载

电弧炉的负载特性本身就是非线性的，电流与电压的关系不是简单的正比关系，这会导致谐波的产生。

二、谐波治理设备的选择

1.考虑谐波治理的种类和强度

电弧炉产生的谐波通常以高次谐波为主，且其谐波强度较大。因此，选择谐波治理设备时应优先考虑能有效滤除高次谐波的设备。例如，有源滤波器（apf）对谐波的治理效果较好，能够实时动态调节并有效消除较高次谐波。

2.设备的响应速度

电弧炉的负载波动较大，谐波的产生也是瞬时变化的。因此，所选设备需要具备快速响应的能力，以实时监测电网谐波并及时进行抑制。相比之下，有源滤波器（apf）在动态响应和实时治理方面具有优势。

3.功率因数补偿功能

一些谐波治理设备，如混合滤波器，除了能够抑制谐波，还具有功率因数补偿的功能，能够提高电力系统的功率因数，减少无功功率损失。对于电弧炉等大功率设备，选择具备功率因数补偿功能的治理设备，能够在降低谐波的同时提高电力使用效率。

4.设备的容量和规模

电弧炉的谐波污染强度和范围较广，因此选择的谐波治理设备必须具备足够的容量以处理电弧炉产生的谐波。在选择时，应根据电弧炉的功率、负载波动情况以及谐波产生量来确定设备的容量。

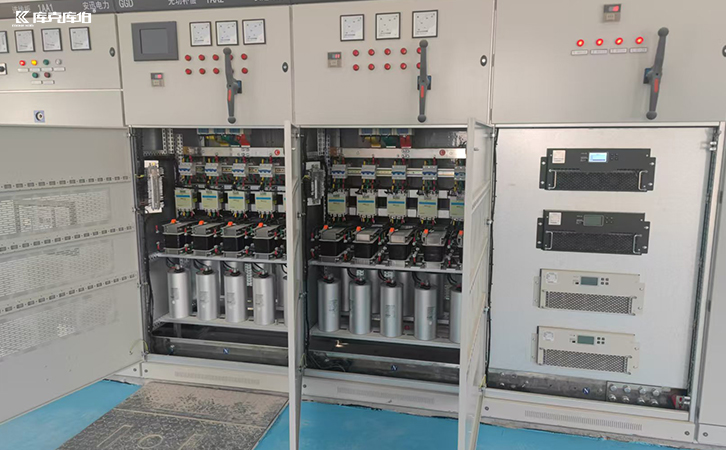

电弧炉无功补偿

电弧炉生产线的谐波治理是提高电力系统电能质量、减少设备损坏和延长使用寿命的重要手段。选择合适的谐波治理设备，不仅能够有效降低谐波污染，还能提高电力系统的整体效率。
