电弧炉电热电容器如何替换

返回列表来源：发布日期：2025-10-31 14:29:08【大中小】

电弧炉是冶金行业中典型的高耗能设备，其运行过程中会产生大量谐波和无功功率，对电网的电能质量造成较大影响。为了改善功率因数、降低谐波干扰，电弧炉通常会配备电热电容器进行无功补偿和滤波。然而，电热电容器在长期高温、高电流冲击的环境中容易老化或损坏，此时就需要及时更换。

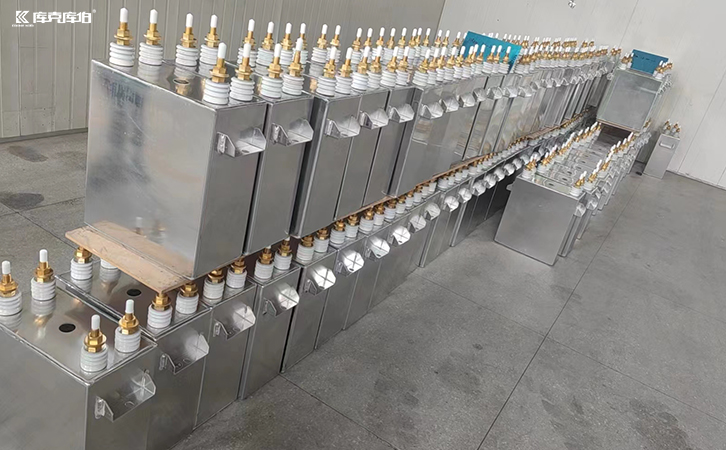

电热电容器

一、电弧炉电热电容器的作用

1.无功功率补偿：电弧炉在运行时功率因数较低，电热电容器可以补偿无功功率，提高电网功率因数，减轻变压器负担。

2.谐波抑制：电弧炉在工作中产生大量高次谐波，电热电容器配合电抗器组成滤波装置，可有效抑制谐波电流。

3.电压稳定：电容器提供的无功功率有助于稳定电弧炉运行电压，避免电弧不稳定或频繁跳闸。

二、电弧炉电热电容器替换步骤

1.停电与安全检查

在更换前必须彻底断电，并确认电容器组完全放电（一般等待5分钟以上）。

2.拆卸旧电容器

按照电路编号逐一标识线缆，防止安装新电容器时接线混乱。

使用绝缘扳手拆卸固定螺栓，轻拿轻放，避免损伤周围元件。

检查电缆端子，如有氧化或烧蚀现象应一并更换。

3.选择合适的新电容器

选择替换电容器时，需确保以下参数匹配或优于原型号：

额定电压：一般不低于系统电压的1.1倍。

额定容量：应与原电容器组总容量一致，或根据功率因数需求适当调整。

额定频率：通常为50hz，特殊场合可选60hz产品。

介质类型：优选金属化聚丙烯膜干式结构，耐高温性能更佳。

品牌与品质：建议选择如库克库伯等可靠品牌，确保安全稳定运行。

4.安装新电容器

将新电容器固定在原位置，保证安装稳固、散热良好。

按编号接线，确保相序正确、接线紧固。

若电容器组含有电抗器或熔断器，应同步检查其完好性并重新匹配。

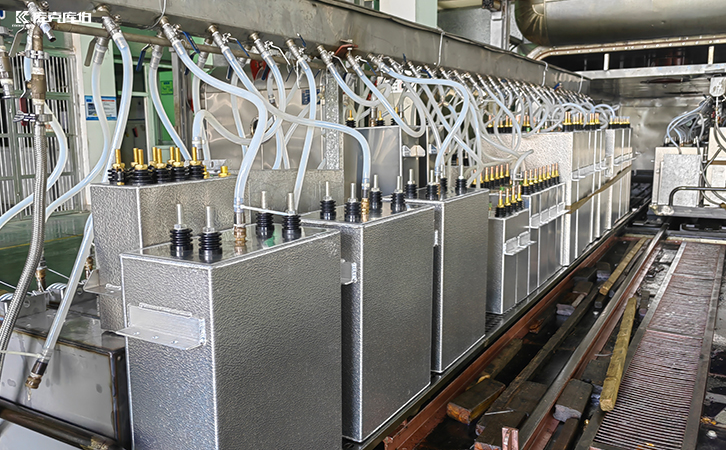

电热电容器

电弧炉电热电容器的替换是一项技术性较强的工作，涉及安全、电气参数匹配和系统调试等多个环节。通过科学的判断、合理的选型以及规范的操作，可以确保补偿系统重新高效运行，提升功率因数、降低能耗并保护电网安全。
