工业与低压配电系统常用无功补偿方案及选型指南

返回列表来源：发布日期：2024-06-28 16:08:18【大中小】

在工业生产与电力系统运行中，选择合适的无功补偿方案有助于提高电网稳定性、优化系统性能并降低能耗，其中就地补偿与低压分散补偿通常在节能与改善电能质量方面效果更为显著。

无功补偿方案

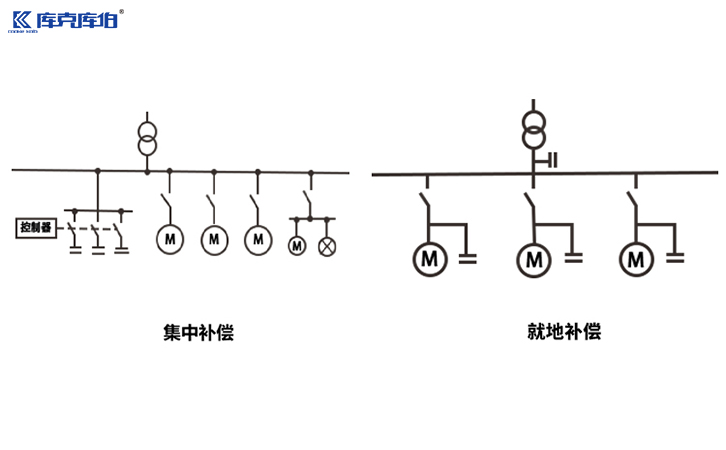

一、常用的无功补偿方案分类

集中补偿通常装设在企业或地方总变电所6～35kV母线上。其主要作用是减少高压线路的无功损耗，并有助于提高本变电所的供电电压质量。需要注意的是，高压侧的无功补偿无法减少低压网侧的损耗，也不能直接提高低压供电变压器的利用率。

分散补偿主要装设在功率因数较低的车间或村镇终端变、配电所的高压或低压母线上。这种方式具备与集中补偿相似的优势，但由于无功容量相对较小且更靠近负载端，其局部改善效果通常较为明显。

就地补偿直接装设在异步电动机或电感性用电设备附近。这种方式既能提高用电设备供电回路的功率因数，又能改善用电设备的电压质量。由于无功补偿的节能主要是降低补偿点至发电机之间的供电损耗，根据最佳补偿理论，就地补偿的节能效果往往更为显著。

在实际应用中，为了有效改善电力系统的功率因数、减少线损并提升电能质量，通常需要综合考虑系统的负载特性、响应速度要求以及成本预算等因素。常见的选择原则包括：

通过灵活选用适合的策略，可以更好地匹配实际用电需求，实现系统的高效运行。

无功补偿方案

随着工业设备的升级，低压配电系统中常面临无功不足、功率因数波动大、三相不平衡以及电压闪变等问题。特别是在变频器、整流器、充电桩等非线性负载较多，或冶金、自动化产线等冲击负荷较突出的场景中，传统电容补偿可能存在响应滞后或投切频繁的情况。

SVG静止无功发生器（碳化硅）

碳化硅SVG静止无功发生器采用全新一代碳化硅材料设计方案，双核设计，具有更快速的运算，更小体积，更高开关频率，更低损耗,更高设备效率(最大达99%)。装置相比较
APF有源滤波器（碳化硅）

全新一代碳化硅材料设计方案的有源滤波器，双核设计，具有更快速的运算，更低的损耗，更高的设备效率(最大达99%)。APF有源电力滤波器产品除可以动态补偿谐波外，还
智能调节零线电流处理器

一、智能调节零线电流处理器技术：智能调节零线电流处理器设备主要用于解决三相四线制配电系统中因零序谐波（尤其是3次谐波）和三相不平衡电流导致的零线电流过大问题，其
SVG静止无功发生器（IGBT）
APF有源滤波器（IGBT）

库克库伯CKKB有源滤波器的基本原理就是使用实时动态补偿，采用CT采集负载产生的电流型号，通过内部的检测电流分离出其中的谐波部分，然后通过PWM信号发送给内部IGBT功率变换器产生与谐波大小相等相位相反的补偿电流，实现滤波功能。
