静止无功发生器单管结构的优缺点分析与选型建议

返回列表来源：网络发布日期：2026-04-16 15:25:35【大中小】

静止无功发生器单管结构具有电路拓扑清晰、整体成本较低且散热设计易于优化的优势，但同时面临单点故障风险较高和容量扩展能力有限的劣势，因此更适合应用于中小型的电能质量治理项目中。

一、SVG单管结构的技术背景

在工业配电系统中，电能质量治理至关重要。静止无功发生器（SVG）主要用于处理无功功率，提升系统功率因数。面对冲击负载或变频负载产生的快速变化的动态无功，SVG能够提供毫秒级响应，进行连续无级调节，从而有效降低力调电费罚款风险并减少设备损坏隐患。在SVG的内部硬件设计中，单管与多管拓扑的选择直接关系到设备的性能表现与应用效果。

二、SVG单管结构的主要优势

1.结构简单与高可靠性

单管结构最大的优势在于电路拓扑清晰，功率器件数量较少，系统整体复杂度较低。这种设计有效避免了多器件并联带来的均流问题，减少了潜在的失效点，从而降低了长期运行中的故障概率。

2.控制逻辑易于实现

由于无需处理多器件并联控制，单管SVG的控制策略更加直接。系统不需要复杂的电流均分算法，控制响应更为直观，同时也降低了设备前期的调试难度与后期的维护门槛。

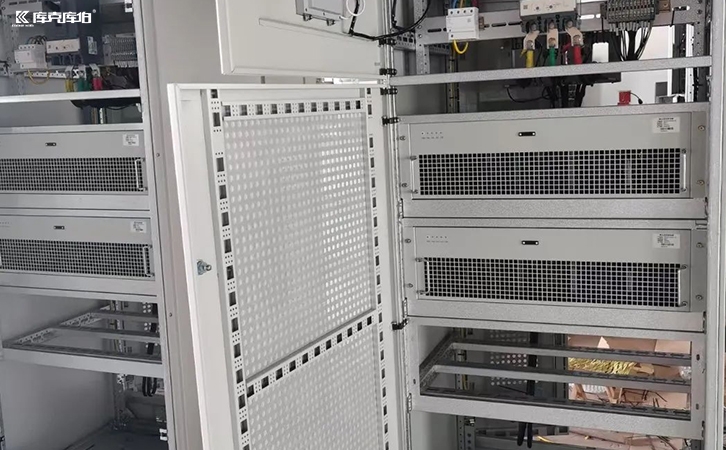

静止无功发生器

3.成本与散热设计优化

功率器件数量的减少不仅降低了驱动电路的复杂度，还使整体制造成本更具优势。此外，热源分布相对集中使得散热路径更加清晰，设计上更容易进行热优化，这对提升设备的使用寿命具有积极意义。

三、SVG单管结构的主要劣势

1.单点故障风险较高

单管结构的一个显著缺点是缺乏冗余机制。一旦关键的功率器件发生故障，整个模块可能会直接失效，系统的容错能力相对较弱。

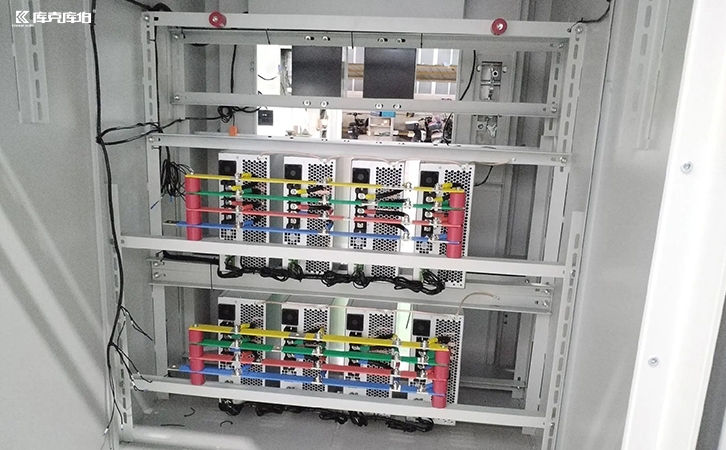

静止无功发生器

2.容量扩展与电流承载受限

受限于单个功率器件的容量等级，单管结构的扩展能力有限，难以满足大容量的补偿需求。同时，由于没有并联分流，所有电流均由单个器件承担，容易产生热应力集中，在应对冲击负载时承受能力较弱。

综合选型建议

从整体来看，单管结构以其结构简单、成本低、控制方便等优势，在中小型电能质量治理项目中具有较高的应用价值。但在实际选型时，需结合现场负载工况进行评估。对于用电量大、存在复杂动态无功波动的场景，或者现场同时存在谐波超标需要搭配有源滤波器（APF）协同治理时，通常需要选择具备更高冗余度和扩展能力的拓扑结构，以确保配电系统的长期稳定运行。
