工业用无功补偿电容器配置指南：容量计算与选型原则
工业配电系统中，无功补偿电容器的配置需要基于现场负载特性进行精确计算，通过合理容量计算、匹配抗谐波设备以及采用智能投切控制的系统化策略，将目标功率因数稳定控制在0.9至0.95之间，从而有效提升电能质量并降低用电成本。
一、工业系统配置无功补偿的必要性
在工业制造、新能源、冶金及化工等场景中，电动机、变压器及变频器等感性负载会消耗大量无功功率。若缺乏有效补偿，会导致电网电流增大、线路损耗增加、变压器容量利用率降低，甚至引发无功罚款与电压波动。通过科学配置无功补偿电容器，系统能够就地提供所需的无功功率，改善功率因数，保障生产设备的稳定运行。
二、工业用无功补偿设备的配置原则
1.依据实际负荷计算容量
补偿容量必须根据现场检测数据进行核算。容量过大易导致过补偿和电压异常升高，容量过小则无法达到预期效果。通常建议将目标功率因数设定在0.9至0.95的合理区间，以避免资源浪费或补偿不足。
2.实施分级补偿与动态投切
针对工业负荷波动较大的特点，宜采用分组电容器配合自动控制器的方案，实现多级容量递进（如5kvar、10kvar、20kvar组合）的分级投切。结合支持过零投切的晶闸管开关，可有效避免投切涌流，快速响应负载的变化需求。
3.就地补偿与集中补偿相结合
对于大功率电机等特定设备，可采用就地补偿以显著减少线路损耗；而在配电柜端则采用集中补偿进行统一管理。两者的合理组合能够兼顾补偿效果与整体项目的经济性。
复杂工况下的设备选型与综合治理
现代工业现场常面临谐波干扰、三相不平衡与无功不足并存的复杂工况，传统单一设备往往难以满足所有需求。在设备选型与方案设计上，需根据现场系统电压、总谐波畸变率及负载波动情况进行适配。
在电能质量综合治理中，通常将APF（有源滤波器）用于谐波治理，SVG（静止无功发生器）用于动态无功补偿，而电容电抗则用于相对稳定的基础无功补偿。对于多重问题并存的场景，可构建APF、SVG与电容电抗相结合的组合治理方案。例如，库克库伯在针对各类工业现场需求时，会根据前期现场电能质量检测与负载分析数据，定制相对应的系列产品与组合方案。

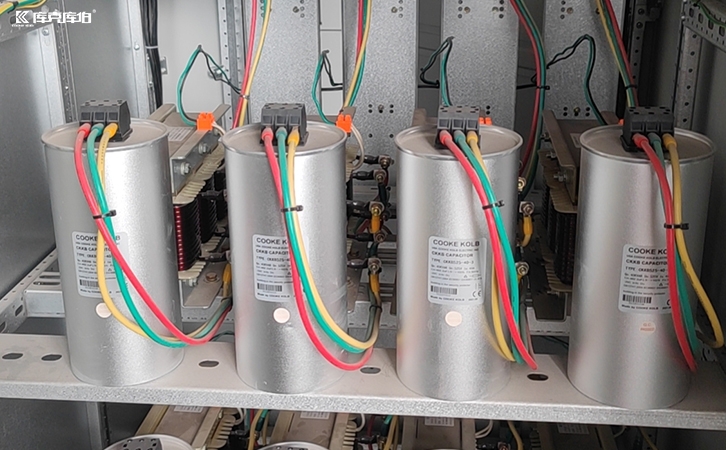

在基础元件选择上，针对复杂工况下可能出现的鼓包、漏液等安全风险，可选用全干式结构的低压干式电容器或防爆型电容器，其设计使用寿命在规定工况下可达15年以上。同时，电容器自身的抗谐波能力需根据现场情况选择，涵盖10%至130%甚至扩展至200%，以确保在恶劣电网环境下的长期稳定运行。
工业无功补偿并非简单的设备堆砌，而是一项涉及负载分析、参数配置与系统兼容性的综合工程。无论是新建厂区还是老旧配电系统改造，通过前期的现场勘测与数据分析，匹配合理的容量与智能控制策略，才能真正实现节能降耗与电能质量优化的双重目标。
