安装并联电力电容器时用哪种连接方式

返回列表 来源:库克库伯 查看手机网址
扫一扫!安装并联电力电容器时用哪种连接方式扫一扫!
发布日期:2021-08-11 17:00:54【

在工厂配电室中的并联电力电容器,其连接方式主要有三角形接线和星形接线。为了提高无功补偿的安全性和稳定性,企业应该选择哪种方式进行连接呢?小库将会在接下来的文章中详细介绍。

1、三角形连接和星形接线

三角形接线,是将三相电源的三个线圈,以一个线圈的末端和相邻一相线圈的始端按顺序连接起来,形成一个三角形回路,再从三个连接点引出三根导线与负载相连。

星形接线,是把三相电源的三个线圈的末端(末端连接点为中性点,中性点引出的导线是中性线)连接在一起,从三个始端(始端引出的导线是相线)分别引出导线。在星形连接时,线电压UL为相电压的1.73倍。

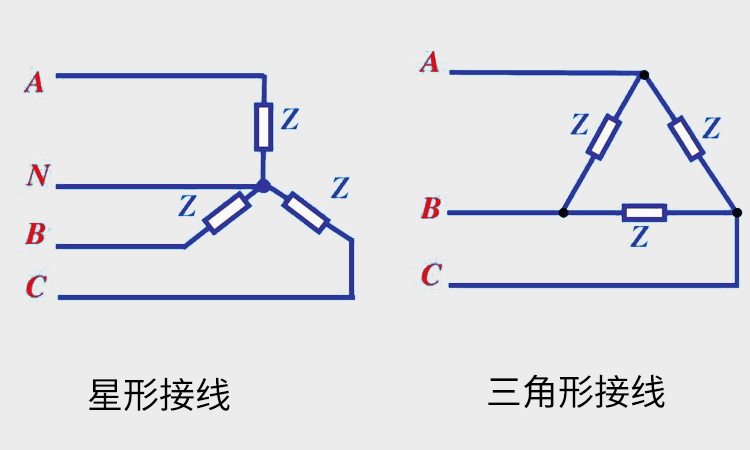

并联电力电容器的三角形接线和星形接线

2、两种接线方式的优势或劣势

并联电力电容器采用星形接法的优点,是其故障电流小、安全性高;配置灵活;并且可以选择多种保护方式。其缺点在于补偿效果欠佳、安装更复杂等。

并联电力电容器采用三角形接线的优点,是电容器所受的为线电压、补偿效果优于星形接线;同时可以降低投入电容器组的涌流和减少操作过电压;另外三角形接线的、具有简单、成本低等优势。其缺点在于任何一台电容器因故障被电击穿时,就会形成两相短路,容易引发更大规模的故障。

为了无功补偿的安全性和稳定性考虑,企业选用并联电力电容器进行无功补偿时,推荐采用星形接线。
