如何合理选择自愈式并联电力电容器的补偿容量

返回列表来源：发布日期：2024-08-28 16:10:43【大中小】

合理选择自愈式并联电力电容器的容量，需要综合评估系统当前的功率因数、目标功率因数、负载波动特性以及实际运行环境，这有助于确保无功补偿效果并延长设备的使用寿命。在电力质量管理与功率因数校正中，恰当的电容器容量配置是降低电力损耗、提升电能质量的重要基础。

一、电力电容器容量计算的核心原则

1.基于功率因数与负载特性的评估

供电部门通常要求用户的功率因数达到0.9及以上。因此，在计算电容器容量时，需要准确测量当前的功率因数，并明确目标功率因数。同时，系统的实际负载特性对容量选择有直接影响。在负载变化较大的场合，建议选择合适的电容器容量或采用动态补偿方案，以避免过补偿或欠补偿现象。

2.系统电压与环境因素的考量

电容器工作时的电压水平对其容量选择和运行状态至关重要，不同电压等级对设备的绝缘和容量有不同的要求。此外，环境因素也不容忽视。高温环境可能会影响电容器的工作效率和使用寿命，因此需要选择适应相应温度范围的产品。在湿度较高或存在腐蚀性气体的区域，建议选用具备防潮和防腐蚀特性的电容器，以尽量保障其长期稳定运行。

3.电容器补偿容量的计算方法与实例

在实际工程中，电容器补偿容量的计算通常依赖于无功功率的需求。常用的计算公式为：Qc = S × (sinθ1 - cosθ1 × tanθ2)，其中S为视在功率，θ1和θ2分别为补偿前和补偿后的功率因数角。

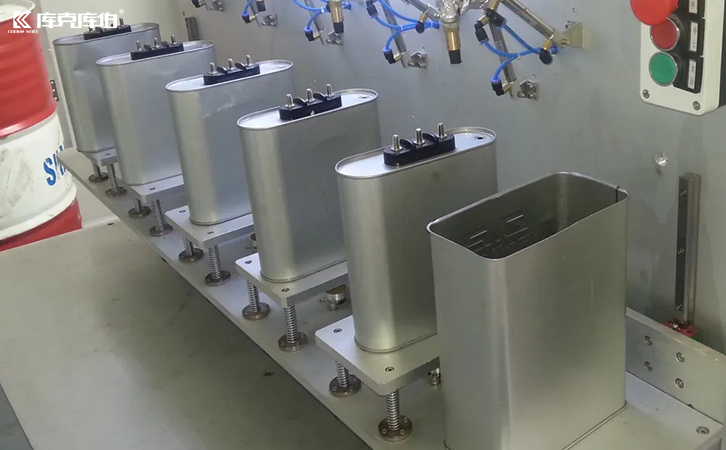

自愈式并联电力电容器

以某总功率为100kW的设备为例，若需将功率因数从0.7提高到0.95：
首先计算视在功率 S = P / cosθ1 = 100 / 0.7 ≈ 143kVA。
查阅三角函数表可知，当cosθ1=0.7时，sinθ1≈0.71；当cosθ2=0.95时，tanθ2≈0.35。
计算过程：Qc = 143 × (0.71 - 0.7 × 0.35) ≈ 67kvar。通过科学计算，可以为系统提供较为准确的容量参考。

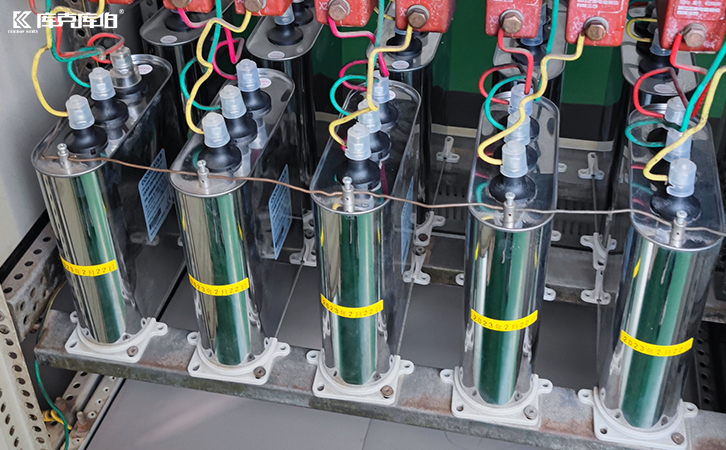

自愈式并联电力电容器

二、经济效益评估与长期运维

在确定自愈式并联电力电容器的容量与方案后，建议进行经济效益评估。合理的容量配置有助于降低电力损耗、减少电费支出，并带来相应的投资回报。通过综合评估功率因数改善情况、电费节约额度以及设备的日常维护成本，企业可以更好地衡量无功补偿项目的总体经济效益。同时，选择具备完善技术支持和运维指导的服务商，有助于保障配电系统的长期稳定运行。
