中频感应加热设备出现功率异常怎么处理

返回列表来源：发布日期：2025-09-18 16:24:27【大中小】

中频感应加热设备是现代工业加热领域的核心装备，以其高效、精准、清洁的特点广泛应用于熔炼、锻造、热处理、焊接等工艺。其工作原理是将工频电源通过整流、滤波和逆变，转化为中频交流电，流经感应线圈产生交变磁场，使置于线圈中的金属工件内部产生涡流而自行发热。

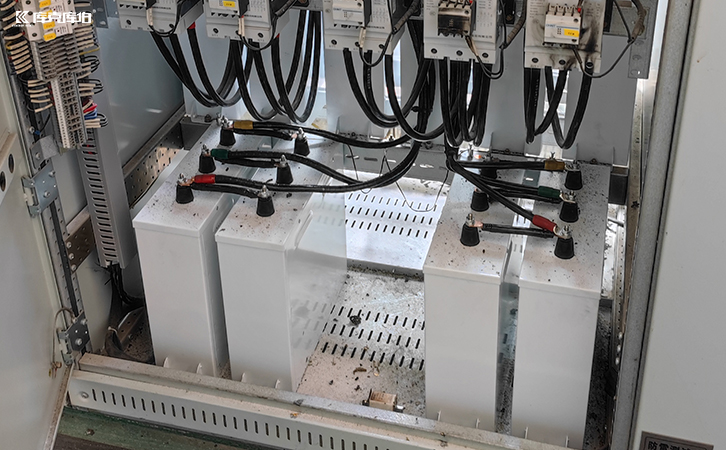

中频感应加热设备

当设备的核心输出指标——功率出现异常（如功率无法提升、功率波动、功率自动下降或甚至无功率输出）时，会直接导致生产效率下降、产品质量不稳定，甚至造成设备损坏。面对这种情况，操作或维护人员需要一套逻辑清晰、步骤分明的处理流程。

一、由外至内，由简至繁的系统性诊断

⑴排查外部因素与负载回路：

工件与线圈状态：检查感应器线圈是否有松动、短路、打火或氧化接触不良的痕迹。线圈内部水垢是否过多，导致冷却不佳而引起热变形短路？检查工件材质、尺寸、形状是否与预设工艺匹配，放置位置是否居中。

水路系统检查：这是最常见的原因之一。中频设备的多处关键部件（如晶闸管/igbt、感应线圈、电抗器、电容器、水冷电缆）都依赖水冷。检查水压、流量和水温是否正常。任何冷却不足都会触发温度传感器报警，导致设备自动降功率或保护停机。

⑵排查主电路系统：

整流部分：检查整流桥的晶闸管（scr）是否有击穿或开路。整流故障通常导致直流电压无法达到额定值，从而影响功率输出。

逆变部分：这是故障高发区。检查逆变桥的快速晶闸管（kk管）或igbt模块。损坏原因常与冷却不良、驱动异常、缓冲电路失效有关。

补偿电容器：电容器组为感应线圈提供无功补偿，是提升功率和效率的关键。检查电容是否有鼓包、漏油、接线端子烧熔或打火痕迹。电容损坏会导致谐振频率变化，系统失调，表现为功率下降、频率异常，甚至烧毁逆变管。

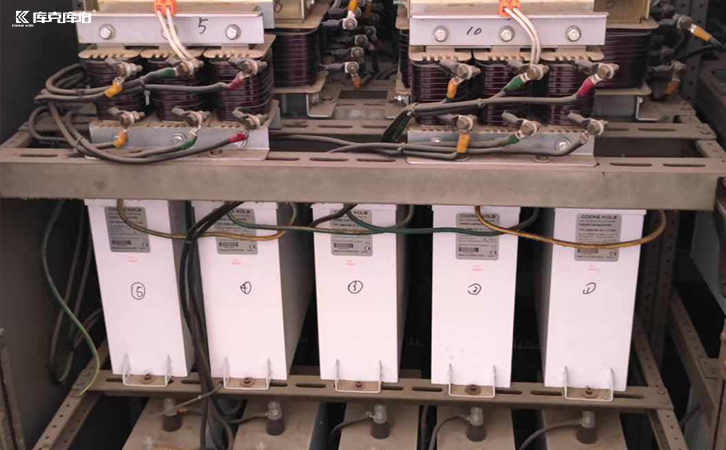

电热电容器

当中频感应加热设备出现功率异常时，保持冷静，遵循排查逻辑，结合故障现象综合分析，大多问题都能被高效解决。对于复杂故障，应及时联系设备制造商的专业技术支持，确保设备得到最可靠的修复。
