阻尼吸收电容器和直流支撑哪种好

返回列表来源：发布日期：2025-06-04 16:25:25【大中小】

在电力电子系统中，电容器作为关键的无源元件，承担着能量存储、滤波和保护等重要功能。阻尼吸收电容器和直流支撑电容器是两种常见的电容器类型，各自具有独特的工作原理和应用场景。正确选择适合的电容器类型，对系统性能、可靠性和成本控制都具有重要意义。

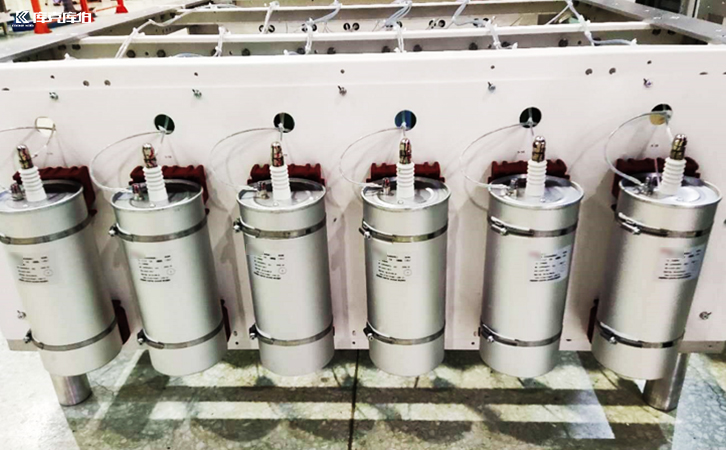

阻尼吸收电容器

1.功能定位存在本质差异

决定了两种电容器的适用场景不同。阻尼吸收电容器主要用于抑制电路中的电压尖峰和振荡，通过吸收高频瞬态能量保护半导体器件。而直流支撑电容器则主要承担直流母线电压稳定和能量缓冲的作用，为逆变器或变流器提供稳定的直流电源。

2.频率响应特性是重要考量因素

阻尼吸收电容器需要具备优异的快速响应能力，能够及时吸收高频瞬态能量，因此通常选择具有低等效串联电感的类型。直流支撑电容器则更注重在较宽频率范围内的稳定表现，需要同时兼顾低频和高频特性，以维持直流母线电压的平稳。

3.使用寿命和可靠性要求不同

阻尼吸收电容器经常工作在高压瞬变条件下，承受较大的电应力，因此对耐压等级和耐久性要求较高。直流支撑电容器虽然工作环境相对稳定，但由于长期处于充放电状态，对容量稳定性和等效串联电阻的变化更为敏感。

4.体积和安装方式存在明显区别

阻尼吸收电容器通常体积较小，便于就近安装在需要保护的器件附近，以减小线路电感的影响。直流支撑电容器则往往需要较大容量，因此体积相对较大，通常集中安装在直流母线上。这种物理特性的差异使得两者在系统布局和散热设计上需要采取不同的策略。

5.成本因素不容忽视

阻尼吸收电容器虽然单体价格较低，但在复杂系统中可能需要大量使用，总体成本可能相当可观。直流支撑电容器虽然单体价格较高，但使用数量通常较少。在系统设计时，需要综合考虑初期投资成本和长期维护成本，选择最具经济效益的方案。

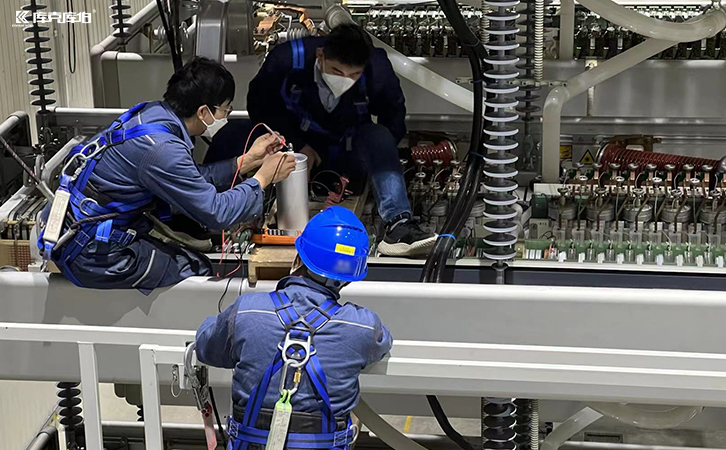

直流支撑电容器

阻尼吸收电容器和直流支撑电容器各有其独特的优势和应用场景，不存在绝对的优劣之分。在实际工程应用中，应当根据系统的工作特性、性能要求和成本预算等因素进行综合考量。理想的做法是根据电路拓扑和工况需求，合理搭配使用两种电容器，充分发挥各自的优势。
