阻尼吸收保护电容器在电路中的主要应用位置与作用解析

返回列表来源：发布日期：2025-09-15 16:25:56【大中小】

阻尼吸收保护电容器主要用于跨接在电力电子开关器件、二极管以及变压器或电感绕组的两端，通过构建RC吸收回路来抑制电路中的电压尖峰和高频振荡，从而保护核心电力电子器件免遭损坏并改善系统的电磁兼容性。在电力电子和电气系统设计中，准确理解并配置该元件的应用位置，是保障设备稳定运行的关键环节。

一、阻尼吸收保护电容器的核心功能

在电力电子系统中，开关管、二极管等器件在高速开通和关断的过程中，由于电路内存在引线电感、变压器漏感等寄生电感，电流的突变会产生极高的电压尖峰和振荡。这些过电压应力不仅可能击穿开关器件导致永久性损坏，还会产生高频电磁干扰，并增加系统的开关损耗。阻尼吸收保护电容器并非用于常规的无功补偿或滤波，而是专门设计用来吸收这些瞬态能量，抑制过电压应力，确保电力电子器件的安全。

二、阻尼吸收保护电容器的主要应用位置

1.跨接在电力电子开关器件两端

这是最常见且经典的应用位置。电容器通常直接并联在需要保护的电力电子开关器件（如IGBT、晶闸管、MOSFET）的主电极之间，例如集电极和发射极或阳极和阴极之间。这种连接方式能够最直接地吸收器件关断时产生的电压尖峰。

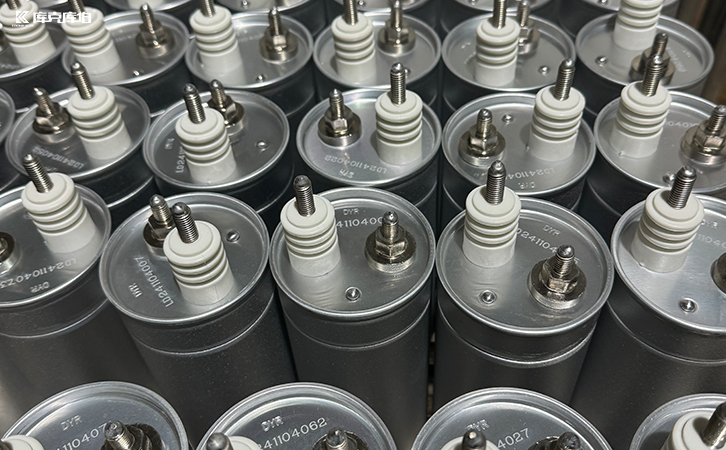

阻尼吸收保护电容器

2.跨接在整流或续流二极管两端

在包含整流或续流回路的电路中，二极管在反向恢复过程中也会产生电压振荡。将RC吸收电路并联在二极管的正负极之间，可以有效阻尼这些高频振荡，降低二极管承受的电压应力，防止器件因过压而失效。

3.跨接在变压器或电感绕组两端

对于含有高频变压器或滤波电感的电路，绕组的漏感在电流突变时同样会引发过电压。将RC吸收电路并联在变压器初级绕组、次级绕组或滤波电感的两端，能够吸收漏感释放的能量，抑制绕组两端的电压尖峰，保护与之相连的开关器件。

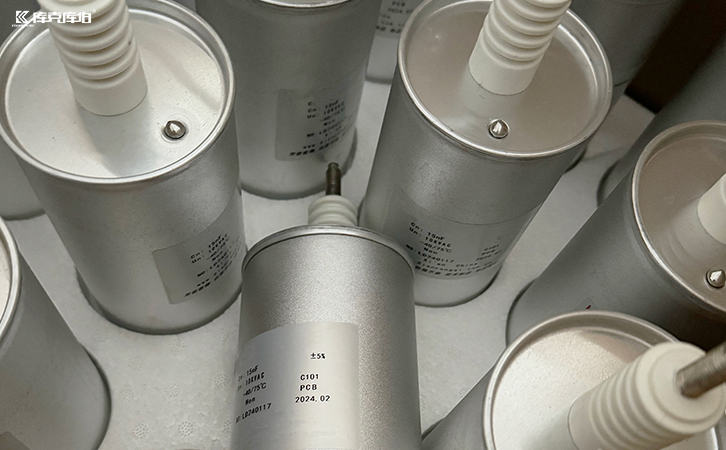

阻尼吸收保护电容器

电气保护与电能质量治理的综合考量

正确理解阻尼吸收保护电容器的应用位置并进行精准的参数设计与安装布局，是提升电力电子装置可靠性、稳定性和寿命的核心技术环节。在更广泛的电气系统运行中，除了器件级的瞬态过电压保护，系统级的电能质量治理同样重要。以库克库伯为例，该品牌长期关注电力介电材料与电能质量治理技术，结合工业现场需求提供无功补偿、有源治理及基础补偿元件等综合方案。无论是针对复杂工况下的电容器选型，还是谐波与三相不平衡问题的组合治理，都需要基于现场检测数据与负载特性进行专业适配，从而全面保障配电系统与电力电子设备的安全、长期稳定运行。
