智能无功补偿控制器运行状态分析和诊断方法

返回列表来源：发布日期：2024-07-29 16:13:51【大中小】

随着可再生能源的不断加入和负荷类型的多样化，电力系统无功功率的管理变得日益重要。智能无功补偿控制器作为高效的设备，通过实时调节电网中的无功功率，提高电能质量和供电效率。

而运行状态分析和诊断方法可以帮助用户及时发现解决控制器运行常见问题，避免影响其他设备的运行。

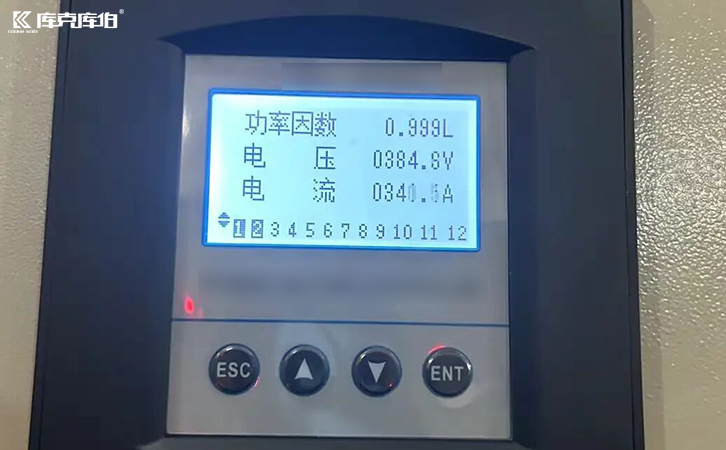

智能无功补偿控制器

一、实时监控

实时监控是分析和诊断智能无功补偿控制器的基础。可以通过以下方式进行：

1、电压、电流和功率因数的监测：通过控制器的显示屏或远程监控系统查看这些参数的实时数据。

2、谐波分析：监控系统的谐波含量，确保在可接受范围内。

二、报警和事件记录

智能无功补偿控制器通常具有报警和事件记录功能：

1、报警系统：设置阈值，当参数超出正常范围时发出报警。

2、事件记录：记录所有的报警和事件，以便后续分析。

三、定期检查和维护

定期对控制器和相关设备进行检查和维护，包括：

1、视觉检查：检查设备外观，确保没有明显的物理损伤。

2、电气测试：使用万用表和示波器等工具测试电气参数。

3、温度监控：检查设备的工作温度，确保在正常范围内。

四、软件诊断

智能无功补偿控制器通常配备有专用的软件工具，用于诊断和调试：

1、自诊断功能：控制器内部自带的诊断功能，可以自动检测并报告故障。

2、远程诊断：通过连接到控制器的通信端口，使用厂商提供的软件进行远程诊断和调试。

五、故障排除

根据故障类型进行具体的排除方法：

1、电容器故障：检查电容器是否损坏或老化，更换故障电容器。

2、开关故障：检查开关元件（如接触器或晶闸管）是否工作正常，必要时更换。

3、通信故障：检查通信线路和接口，确保数据传输正常。

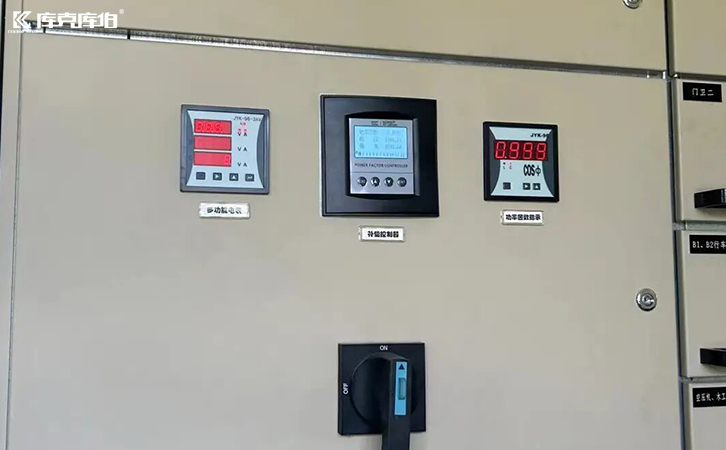

智能无功补偿控制器

总之，智能无功补偿控制器其运行状态的分析和故障诊断非常重要。通过系统化的运行状态分析和诊断方法，可以有效地维持智能无功补偿控制器的正常运行，提升电网的稳定性和效率。
