在母线侧安装高压并联电抗器的作用

返回列表来源：发布日期：2024-09-20 16:16:29【大中小】

在电力系统中，母线侧安装高压并联电抗器具有多方面的重要作用。并联电抗器主要用于调节和控制系统的无功功率，稳定电压水平，改善电能质量，以及提高系统的整体运行效率。那么，其安装在电力系统母线测具体有哪些作用？

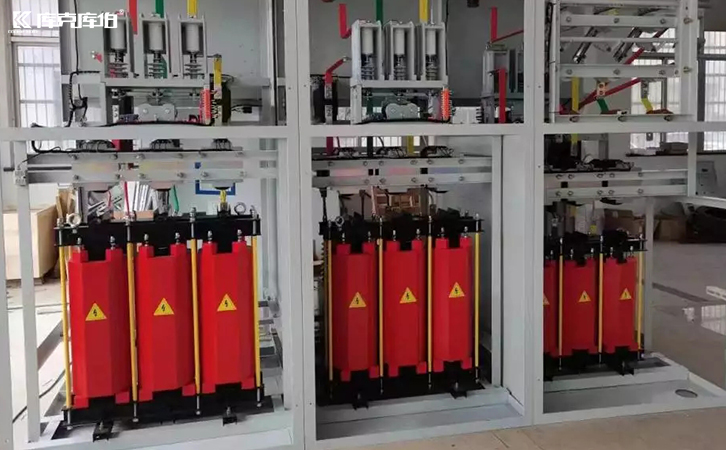

高压并联电抗器

一、控制系统无功功率与电压水平

1、无功功率调节：

电力系统中的电容性和感性负载会产生无功功率。电容器提供无功功率（容性无功），而电感器或电动机消耗无功功率（感性无功）。

在电力系统中，平衡无功功率是维持电压稳定的关键。过多的无功功率（特别是感性无功）会导致电压下降，反之，过多的容性无功则可能引起电压上升。

2、电压控制：

并联电抗器主要用于吸收系统中的容性无功功率，从而防止电压过高。特别是在长距离高压输电线路中，线路自身的电容效应在低负荷或无负荷情况下会引起电压显著上升，安装并联电抗器可以有效地吸收这些多余的容性无功功率，保持电压在合理范围内。

二、改善电能质量

1、减少电压波动与闪变：

电力系统中的电压波动会影响设备的正常运行。并联电抗器能够稳定系统电压，减少由于负荷波动引起的电压波动和闪变，提升电能质量。

2、抑制谐波：

虽然主要功能不是抑制谐波，但在某些情况下，并联电抗器可以与系统中的谐波滤波装置配合，帮助改善谐波问题。

三、提高系统稳定性与传输效率

1、电压稳定：

在大规模电力传输系统中，电压的稳定性至关重要。并联电抗器通过吸收多余的容性无功功率，防止系统电压过高，提升系统的电压稳定性，避免电压波动对设备和用户造成的不利影响。

2、减少线路损耗：

合理调节无功功率分布，优化电力流向，可以减少线路上的电流，从而降低线路损耗，提高传输效率。

四、防止过电压与设备损坏

1、防止电网过电压：

在电网低负荷或无负荷运行时，输电线路的电容效应可能导致严重的电压过高，威胁设备安全。并联电抗器通过吸收这些多余的无功功率，防止过电压现象，保护变压器、断路器等设备免受损坏。

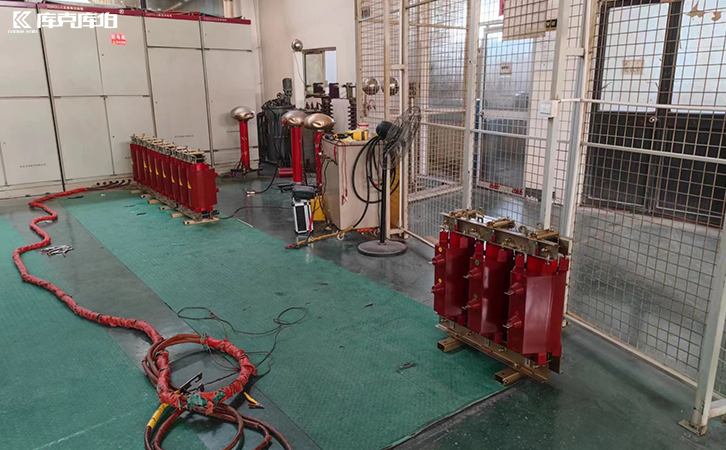

高压并联电抗器

在母线侧安装高压并联电抗器主要是为了吸收系统中的容性无功功率，防止电压过高，稳定电力系统电压，改善电能质量，提升系统的稳定性与传输效率。这对于确保电力系统的安全、可靠和高效运行具有重要意义。
