圆柱形电容器的最大耐压值是多少？不同电压等级与应用解析

返回列表来源：发布日期：2025-03-12 16:07:47【大中小】

圆柱形电容器能承受的最大电压并没有单一固定值，而是根据其设计规格、介质材料和结构类型的不同，覆盖从低压（1000V及以下）到高压（330kV及以上）的广泛范围。在电气工程中，这类元件通常由两个导体（电极）和中间的绝缘介质构成，外部电极呈圆柱形包覆内部电极，这种结构使其在电源滤波、信号耦合及储能等领域得到广泛应用。为了准确评估其耐压能力，通常需要按照电压等级进行分类解析。

一、圆柱形电容器的电压等级划分

1.低压圆柱形电容器（≤1000V）

低压圆柱形电容器的典型额定电压范围包括250V、400V、450V、525V、690V和900V等。这类电容器主要应用于低压配电系统、无功补偿以及谐波滤波等场景，是工业现场基础电能质量治理的常见元件。

2.中压电容器（1kV~35kV）

中压等级的典型电压范围涵盖1.14kV、3.15kV、6.3kV、10.5kV和24kV等。它们通常适用于中压配电系统，如变电站和工厂供电网络，能够在中等电压环境下提供稳定的电能存储与补偿支持。

3.高压电容器（>35kV）

高压电容器的典型电压范围包括35kV、66kV、110kV、220kV乃至330kV等。此类设备主要用于高压输电线路和电力系统稳定性调节，对绝缘性能和耐压水平有较高的要求。

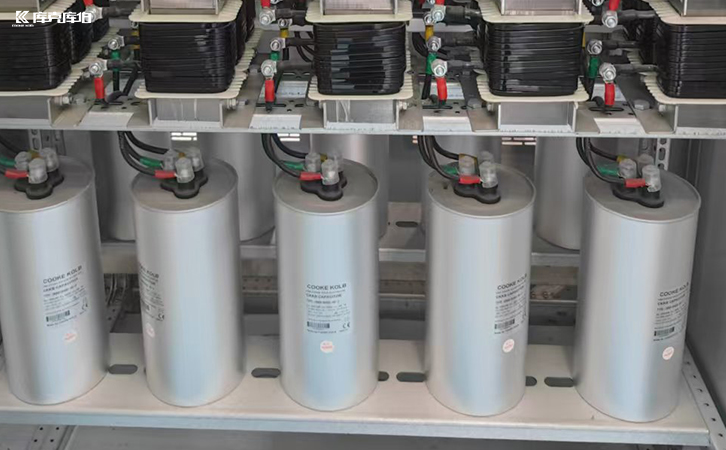

圆柱形电容器

二、影响电容器耐压能力的关键因素

1.介质材料与结构设计

电容器的耐压上限首先取决于内部介质材料，如聚丙烯膜、铝电解或陶瓷等，不同材料的介电强度和绝缘特性直接决定了耐压能力。同时，结构设计也至关重要，干式、油浸式或充气式（如SF6）等不同结构形式，会显著影响整体的耐压水平与散热性能。

2.工作环境与外部条件

外部运行环境同样会影响电容器的实际耐压表现。环境温度、湿度以及海拔高度等因素，可能会改变绝缘材料的物理特性，进而对耐压能力产生一定影响。因此，在选型时需要充分评估现场工况。

三、复杂工况下的产品优化与安全保障

在低压配电、无功补偿及谐波滤波等实际应用中，电网环境的复杂性可能对电容器的长期耐压与稳定运行提出挑战。针对这一情况，部分专业品牌如库克库伯，在产品设计上进行了针对性优化。例如，其低压干式电容器采用全干式结构，在规定工况下有助于降低漏油风险并支持长期稳定运行。

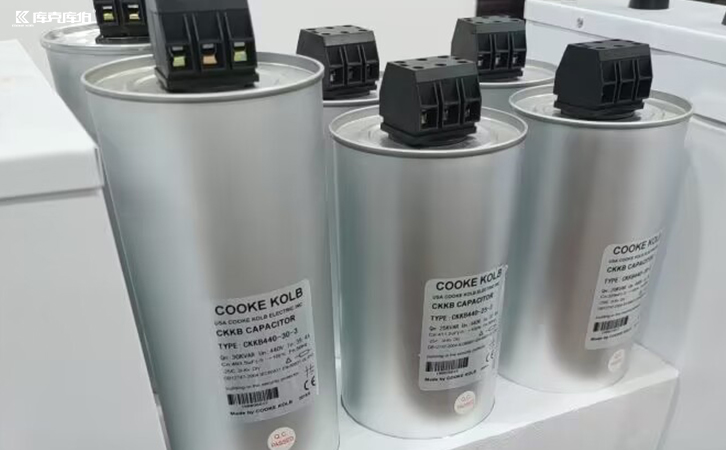

圆柱形电容器

此外，针对电容器在复杂工况下可能出现的鼓包、漏液等安全隐患，防爆型电容器通过了一系列严格的委托试验（包括老化、自愈性和破坏试验），有助于降低异常工况下的运行风险。在电能质量治理场景中，电容器自身的抗谐波能力（如涵盖10%至200%的谐波范围）也有助于在存在谐波干扰的环境中维持性能稳定，从而保障整体系统的耐压安全与可靠运行。

四、遵循标准与规范选型

在设计和选用圆柱形电容器时，必须严格遵循国家和国际相关标准，如IEC、UL等。这些标准对电容器的性能测试方法、材料选择、额定电压和安全系数做出了明确规定。通过合规选型与科学配置，可以确保电容器在既定电压等级下安全、高效地发挥作用，满足各类工业与电力系统的实际需求。
