光伏电站并网谐波治理方案：有源滤波器如何解决2至50次谐波问题
光伏电站在并网发电过程中，因大量使用光伏逆变器等非线性负载，容易产生2至50次谐波污染，进而影响电能质量与设备安全。针对这一问题，部署响应速度快、治理范围广的有源滤波器是目前抑制谐波电流、改善功率因数并保障电网稳定运行的有效解决方案。
一、光伏电站并网面临的谐波污染挑战
在光伏电站的日常运营中，光伏逆变器是实现直流转交流的核心设备。然而，这类非线性负载在运行时会向电网注入2至50次的谐波电流。这些谐波不仅会造成电网污染，还可能导致变压器发热、补偿柜异常、设备误报警以及零线电流偏高等问题。长期的谐波干扰会加速电力设备老化，增加故障率，甚至引发严重的安全隐患，因此谐波治理成为光伏电站并网必须解决的关键环节。
二、有源滤波器治理谐波的工作原理与技术特点
有源滤波器通过内部的高频开关电路，实时检测电网中的谐波成分，并生成与谐波频率相同、相位相反的补偿电流，从而在物理层面上抵消谐波。这种主动治理方式使其能够精准处理2次、5次、7次等低次谐波，同时有效抑制11次、13次、17次等高次谐波。

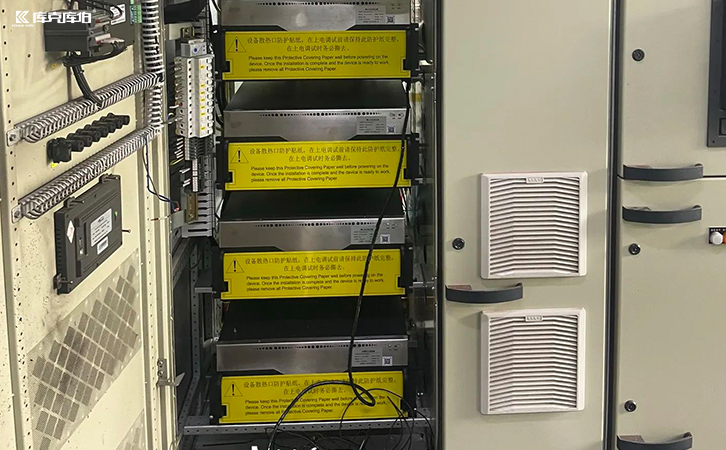

在实际应用中，「apf有源滤波器」具备极快的动态响应速度，非常适合光伏电站中负载变化较快、治理目标复杂的低压配电系统。现代有源治理设备通常可覆盖400V至850V等多种系统电压等级，并提供从10A到150A不等的补偿电流规格。设备支持壁挂式或机架式安装，并配备远程监控与多重保护功能，便于运维人员进行状态查看与数据管理。
三、有源滤波器在光伏电站中的实际应用效果
1.显著降低谐波电流与电压波动
安装有源滤波器后，电网中的2至50次谐波电流会被大幅抑制，总谐波畸变率显著下降。谐波污染的减少直接改善了电网的电压波动情况，使电力设备的工作环境得到优化，有效降低了因电能质量不佳导致的设备过热与故障停机风险。
2.改善功率因数与综合电能质量
除了滤除谐波，有源滤波器还能协助补偿无功功率，改善光伏电站的功率因数，减轻无功电流对电网的负担。对于同时存在谐波、无功不足和三相不平衡问题的复杂现场，通常建议采用有源滤波器结合静止无功发生器或电容电抗的组合治理方案，以实现更全面的电能质量优化。
3.复杂工况下的设备选型与方案配置

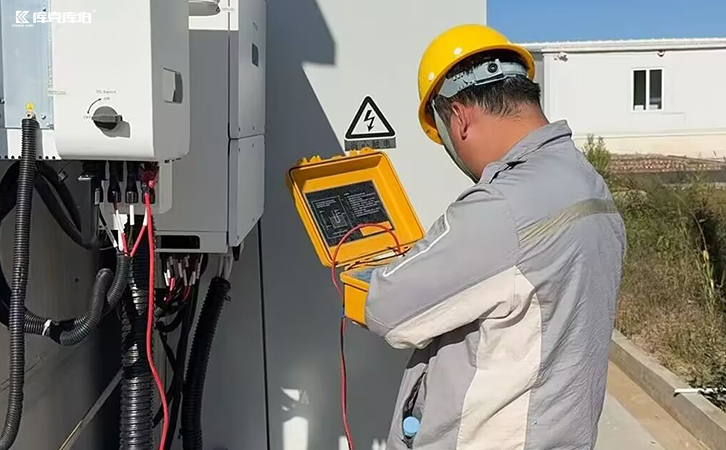

光伏电站的配电结构和负载特性差异较大，通用设备往往难以完全匹配现场需求。科学的选型应建立在详细的现场检测数据之上，需综合评估系统电压、电流谐波畸变率、电压谐波畸变率、主要谐波次数以及负载波动情况。
此外，许多老旧厂区或既有电站在升级改造时，面临柜体老化、系统不兼容等痛点。具备较强兼容性的有源治理设备能够顺利对接多类老旧配电系统，降低新旧设备混搭的改造难度。通过定制化的产品设计与方案配置，可以确保治理设备在复杂工况下的长期稳定运行，满足新能源电站日益严格的并网标准。
随着全球光伏发电规模的持续扩张，电能质量治理已成为保障电网安全的核心趋势。凭借精准的滤波能力和灵活的方案配置，有源滤波器在光伏电站谐波治理中发挥着重要作用，为新能源的高效并网与稳定运行提供了坚实的技术支撑。
