有源谐波滤波器净化电源的原理与应用优势解析

返回列表来源：发布日期：2025-09-12 16:23:53【大中小】

有源谐波滤波器被广泛用于净化电源，是因为它能够主动、实时地检测并输出与谐波电流幅值相等、方向相反的补偿电流，从而有效抵消电网中的谐波污染，保障电力系统的安全与稳定运行。在现代工业与商业配电系统中，这种主动治理技术已成为改善电能质量的重要手段。

一、电网谐波污染的主要来源与潜在危害

在现代电力系统中，变频器、整流器、UPS、充电桩、光伏逆变器及伺服驱动等非线性负载日益普及。这些设备在提升生产效率的同时，也会向电网注入大量谐波电流。谐波是基波频率整数倍的高频分量，长期存在会带来多方面的隐患。

首先，谐波会增加系统能耗，导致变压器、电缆和电机异常发热，加速绝缘老化。其次，谐波干扰会引起精密电子设备、PLC或医疗仪器误动作，甚至导致补偿柜电容器过流烧毁。此外，谐波还会造成中性线电流偏大、电压波形畸变，若谐波超标超出规范要求，企业还可能面临供电部门的考核与罚款风险。

二、有源谐波滤波器apf净化电源的核心原理

要理解电源净化的机制，需要明确有源与无源滤波的区别。传统的无源滤波器多通过LC回路滤除特定固定频次的谐波，且在复杂工况下容易与电网阻抗形成并联谐振，反而放大某次谐波。

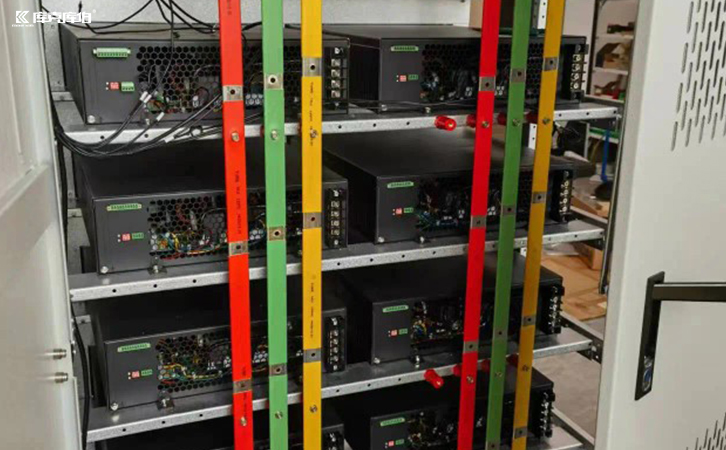

有源谐波滤波器

相比之下，有源谐波滤波器apf作为一种受控电流源，通过外部电流互感器实时采集负载电流，利用内部算法快速提取谐波分量，并控制逆变器输出对应的补偿电流。这种方式不仅能够应对频次复杂、动态变化的谐波，还能从根本上避免与电网发生谐振的风险，确保系统运行的安全性。

三、采用有源滤波技术进行电源净化的关键优势

1.宽频滤波与快速动态响应

有源滤波设备能够同时治理2次到51次甚至更高次的多种谐波，滤波效率通常可达较高水平。其响应速度极快，通常在微秒至毫秒级别，能够有效跟踪并补偿冲压机、焊机等快速变化的冲击性负载所产生的谐波，适应动态波动场景。

2.高度自适应与运行稳定性

由于具备主动控制特性，有源滤波设备不会因电网结构改变或负载变动而失效。它能够自动跟踪电网谐波的变化并进行自适应补偿。对于存在柜体老化、新旧设备混搭的老旧厂区，这种高自适应能力可以有效降低系统不兼容带来的改造难度。

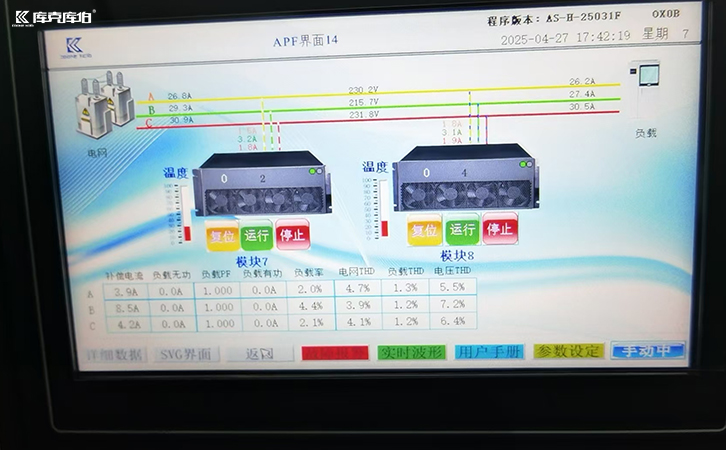

有源谐波滤波器

3.综合改善多重电能质量问题

除了治理谐波，现代有源滤波设备通常还具备补偿无功功率和平衡三相负载的功能。在同时存在谐波超标、功率因数偏低和三相不平衡的场景中，一台设备即可协助解决多重电能质量问题，帮助企业降低变压器与线路损耗，提升整体配电系统的经济效益。

科学选型与系统配置建议

尽管有源滤波技术在净化电源方面表现优异，但不同行业的负载变化差异明显，通用设备或单一补偿方式不一定能完全匹配现场需求。在进行电能质量治理时，建议结合现场检测数据、负载特性、配电结构和具体的治理目标进行综合判断。对于同时存在动态无功波动和谐波干扰的复杂工况，还可考虑将有源滤波与动态无功补偿设备搭配使用，以实现更优的综合治理效果。
