有源谐波滤波器进出风口设计要求与散热优化指南

返回列表来源：发布日期：2025-06-04 16:22:31【大中小】

有源谐波滤波器的进出风口设计需满足空气流通量充足、避免热回流、防护等级匹配环境以及气流组织均匀四大核心要求，以保障设备的散热性能与长期稳定运行。

一、进出风口设计的核心技术要求

1.进风口：保障充足空气流通量

有源谐波滤波器在运行时，内部功率器件会产生大量热量。若进风口面积不足或位置不当，将导致冷空气吸入量不够，进而降低散热效率。通常情况下，进风口应设置在设备侧面或底部，并确保周围无遮挡，避免直接靠近热源或其他高温设备，以保证进风顺畅。

2.出风口：避免热空气回流与干扰

热空气具有自然上升的物理特性，因此出风口通常位于设备顶部或上部侧壁，以利用热对流效应增强散热。出风口方向必须避开进风口位置，防止排出的热空气被重新吸入而形成热短路。在机柜密集的配电室内，还需特别注意多台设备之间的出风干扰，避免相邻设备的出风口正对另一台的进风口，否则会导致整体散热效能显著降低。

3.防护等级：匹配现场环境条件

在潮湿、多尘或存在腐蚀性气体的工业场所，进出风口需具备一定的防护能力，通常要求达到IP20及以上标准，以防止异物或水汽进入设备内部引发故障。同时，防护结构（如金属网罩、百叶窗等）的设计不应过度阻碍气流，需在安全防护与通风效率之间取得合理平衡。

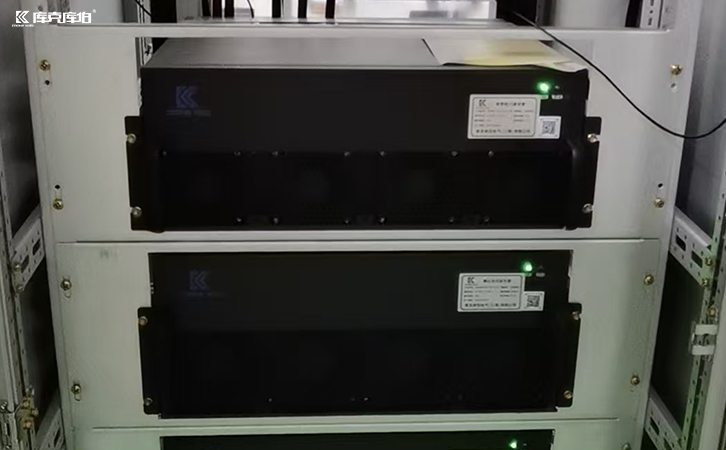

有源谐波滤波器

4.气流组织：确保内部均匀散热

有源谐波滤波器内部通常采用模块化设计，各功率单元的发热量存在差异。若进出风口布局不合理，可能导致局部过热。因此，内部风道设计需确保冷空气能够均匀流经所有发热部件，避免某些区域因通风不足而温度过高，从而保障整体模块的运行安全。

二、工程安装与专业运维支持

在实际工程中，有源谐波滤波器的进出风口设计直接影响其散热性能与运行可靠性。除了遵循设备制造商的技术规范进行安装外，定期的维护检查也至关重要，尤其在恶劣环境下更需确保进出风口畅通无阻。

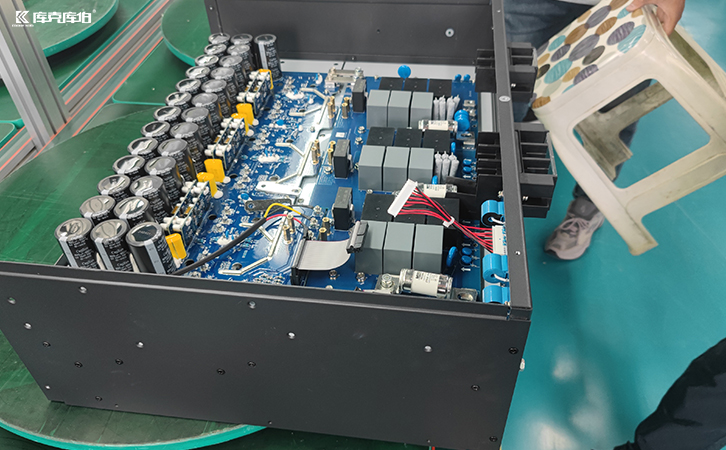

有源谐波滤波器

针对新建厂区、老旧厂区改造或既有配电系统升级等复杂场景，专业的技术支持能够有效保障设备的落地效果。以库克库伯电气为例，其提供面向低压配电系统的现场勘测、谐波数据检测、产品选型及安装指导等全流程服务。在项目实施过程中，技术人员可结合现场柜体条件与负载变化，提供APF单机或组合治理方案，并严格指导进出风口布局与风道优化。此外，配合设备操作培训与日常运维指导，能够进一步提升谐波治理系统的长期稳定性与设备使用寿命。
