有源滤波器与无源滤波器的区别及典型应用场合解析
有源滤波器与无源滤波器的主要区别在于是否依赖外部电源及有源元件，前者适合需要信号放大、动态响应快及复杂电能质量治理的场景，后者则常用于低频信号处理及无需外部供电的特定环境。在实际工程设计中，选择哪种设备取决于系统的增益需求、阻抗匹配以及具体的应用条件。
一、有源滤波器与无源滤波器的核心区别
1.工作原理与元件构成
有源滤波器利用了包括运算放大器在内的有源元件，能够提供放大和反相功能。其通常具有较高的增益和良好的抑制性能，能够在特定频率范围内对信号进行放大或衰减，并可通过调整电路参数改变滤波特性。相比之下，无源滤波器不需要外部电源，仅依靠电阻、电容、电感等被动元件实现滤波功能。虽然其增益较低，但具备无需额外供电、结构简单、易于实现和成本较低等优势。
2.性能特点对比
在电气性能上，有源滤波器由于使用了有源元件，具有较低的输入和输出阻抗，功率增益可大于1，能够提供较大的输出电压。而无源滤波器则具有较高的输入和输出阻抗，功率增益通常小于1，提供的输出电压相对较小。因此，在设计滤波系统时，需要根据具体的阻抗匹配需求进行评估。
二、两种滤波器的典型应用场合
1.有源滤波器的应用方向
由于具备较大增益和较低失真的特点，有源滤波器在需要高精度信号处理的领域应用广泛，如音频放大器、射频通信和调制解调等。此外，在工业低压配电系统中，有源滤波器也发挥着重要作用。例如，APF有源滤波器响应速度快，适合负载变化较快、治理目标较复杂的场景，可用于改善谐波干扰、无功不足、功率因数偏低、三相不平衡和电压波动等电能质量问题。
2.无源滤波器的应用方向
无源滤波器通常用于对频率较低的信号进行滤波处理，例如音频信号的去噪和频率响应调节。同时，由于无需外部电源，其在一些对可靠性要求较高的特殊环境（如航空航天和军事领域）中表现出较好的耐用性和稳定性。
三、工业场景下的设备选型与组合应用
在实际应用中，有源滤波器和无源滤波器往往会相互结合。例如在专业音频设备中，可能会使用有源滤波器实现高性能滤波，同时结合无源滤波器进行更精细的频率调节，这种组合有助于提高整个系统的综合性能。

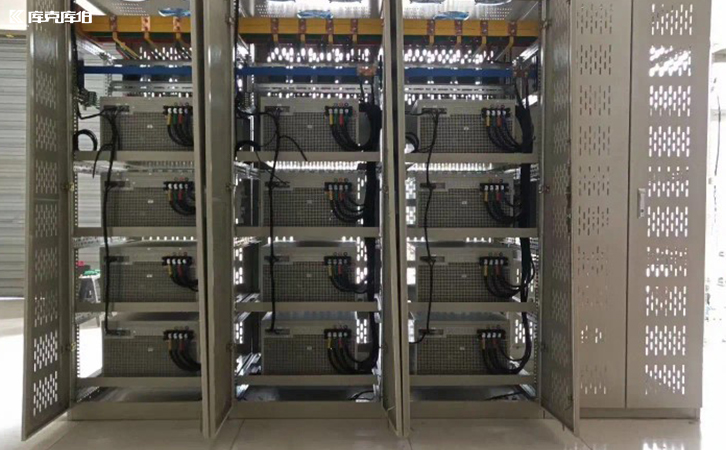

在工业电能质量治理方面，以库克库伯电气提供的APF有源滤波器为例，其产品可覆盖400V、450V-480V、540V-690V、720V-850V等电压等级，并提供10A至150A等不同的补偿电流配置。针对新建或老旧厂区改造，设备可采用壁挂式或机架式安装，并支持远程监控与通信。在选型时，通常需要先确认系统电压、接线方式、负载类型和实测谐波电流，再匹配相应的型号（如APF-400-100A代表400V、100A配置）。此外，APF还可与SVG、电容电抗等设备形成组合治理方案，以适应不同工业现场、机房或商业建筑的运行条件。
设计滤波系统时，需根据具体的应用需求、负载特性及治理目标，选择适合的滤波器类型或组合方案。通过合理的选型与配置，有助于改善系统性能并满足不同类型信号或电能的处理需求。
