有源电力滤波器是否会出现电压击穿现象及应对策略

返回列表来源：发布日期：2023-11-30 16:37:30【大中小】

有源电力滤波器在实际运行中确实可能会出现电压击穿现象，这通常由负载突变、电网频率波动或内部电路参数失调引起，但通过合理的电路设计、引入过压保护装置以及规范的日常维护，可以有效降低此类风险，保障电力系统的稳定运行。

一、有源电力滤波器发生电压击穿的主要原因

在电力传输和配电系统中，有源电力滤波器主要用于滤除谐波和改善电能质量。然而，在复杂工况下，设备内部的电容器等元器件两端可能会承受过大电压，从而引发故障。导致这一现象的因素主要包括以下几个方面。

在工业制造、新能源、数据中心等场景中，变频器、整流器、充电桩等非线性负载的运行状态经常发生变化。负载的突变会导致电网电压产生瞬态波动，这种电压冲击传导至有源电力滤波器的电容器端子时，可能造成局部电压过高，进而增加击穿风险。

电网频率的微小变化可能会改变电路的阻抗特性，甚至在特定条件下引发谐振现象。谐振会导致电路中的电压被放大，使得有源电力滤波器内部电容器承受的电压超出其额定耐受范围，最终导致绝缘失效。

设备在制造和长期运行过程中，不同元器件的老化程度和参数可能存在微小差异。这些差异可能导致电路参数失调，影响设备的工作稳定性，使得电压分布不均，从而在局部薄弱环节诱发电压击穿。

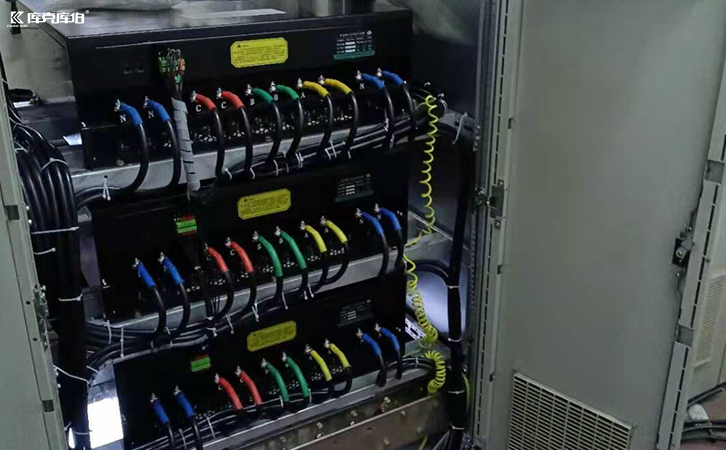

有源电力滤波器

针对上述潜在风险，在设备选型、系统设计及后期运维阶段采取针对性措施，有助于提升设备的运行可靠性。

在项目前期，应结合现场检测数据、负载特性和配电结构进行综合评估。通过在电路结构设计中充分考虑电压冲击和谐振因素，合理选择元器件的参数与布局，可以从源头上减少电容器端子承受过大电压的概率。针对不同行业的负载变化差异，定制化的方案配置通常比通用设备更能匹配现场需求。

在设备内部或外部电路中引入过电压保护装置是防范风险的重要手段。例如，配置快速电压断路器、过压限流器等保护器件，能够在检测到电压异常升高时及时切断电路或限制电流，防止过压对电容器及其他核心模块造成不可逆的损坏。

规范的运维管理是保障设备长期稳定运行的基础。定期对设备进行维护和检测，能够及时发现电容器老化或其他元器件的潜在故障，并进行更换或修复。在设备采购和验收阶段，参考依据 JB/T 11067-2011《低压有源电力滤波装置》等标准开展的型式试验和检测资料，也有助于验证产品的初始可靠性。

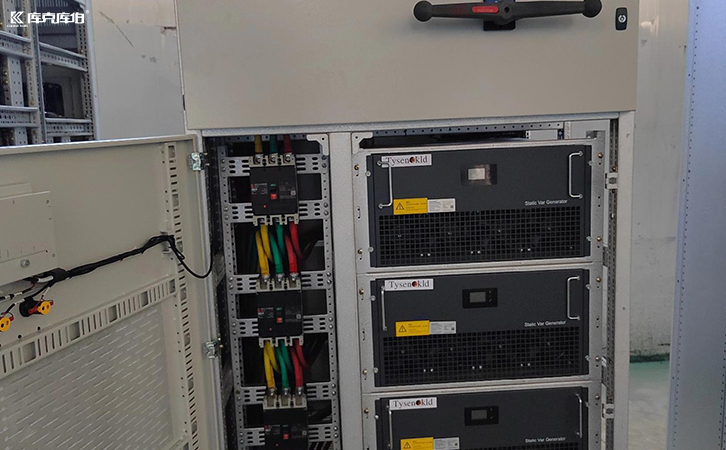

有源电力滤波器

综上所述，有源电力滤波器在复杂电网环境中存在发生电压击穿的可能，但这一风险是可以通过科学的设计与运维来控制的。在电能质量治理项目中，选择具备完善检测认证和型式试验资料的产品，并结合现场实际工况进行精准选型，有助于提升整体系统的安全性。
