选用晶闸管投切开关进行无功补偿的优势与应用解析

返回列表来源：发布日期：2024-10-16 16:16:36【大中小】

选用晶闸管投切开关进行无功补偿，主要优势在于能够实现无涌流过零投切、毫秒级快速响应以及免维护运行，从而有助于提升电力系统的安全性和稳定性。在无功功率补偿系统中，这类电子开关设备特别适合电力电容器组的快速、精准切换，是现代电能质量治理中常见的技术选择之一。

一、晶闸管投切的核心优势解析

传统机械开关在投入电容器时容易产生涌流和过电压。晶闸管投切开关通过在电压过零点处触发导通，能够实现无涌流投切。这种工作方式有助于减少电容器组在投切瞬间受到的电气冲击，进而有助于延长电容器及其他相关设备的使用寿命，降低对电网的冲击。

面对快速变化的负荷，补偿设备的响应速度至关重要。晶闸管的响应速度通常处于毫秒级，能够较好地处理无功需求变化频繁的场景。例如在电弧炉、起重设备和变频器驱动的电机系统中，这种快速响应能力有助于实现动态无功补偿，维持系统电压稳定。

由于晶闸管属于半导体器件，没有传统的机械接触部件，因此避免了机械接触器在频繁操作下的磨损和老化问题。这种无触点设计有助于减少日常维护工作量和非计划停机时间，提升系统的长期运行稳定性。

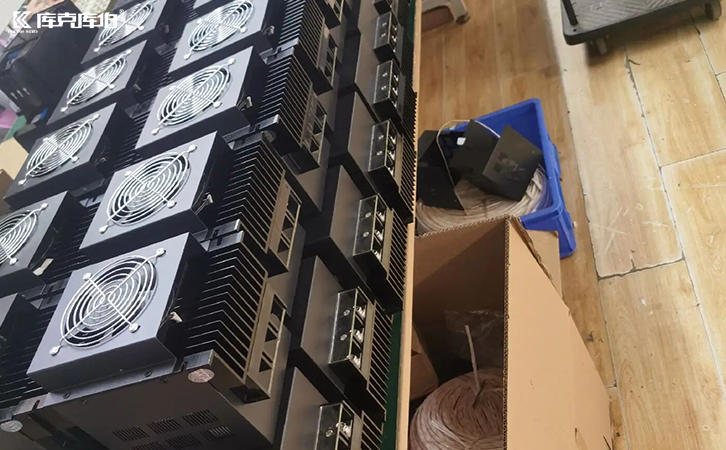

晶闸管投切开关

晶闸管可以实现逐组或逐步的无功补偿控制，有助于提高功率因数，避免无功功率的过度补偿或欠补偿，从而有助于优化用电成本。此外，在谐波污染较严重的系统中，将晶闸管投切装置与滤波设备相配合，有助于避免谐波放大问题，提高电网的整体稳定性。

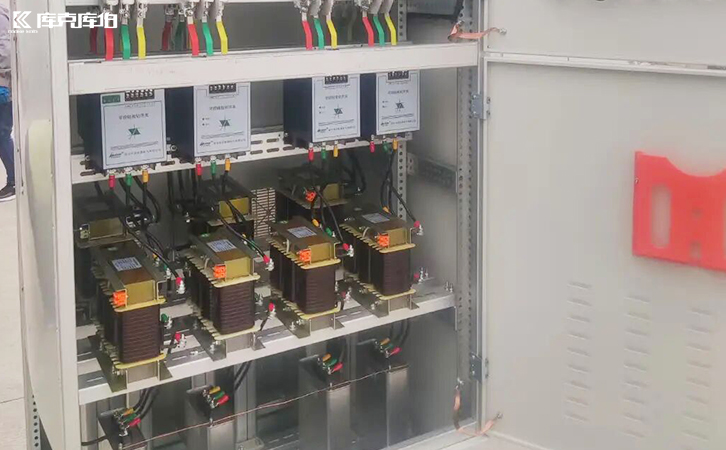

在实际工业应用中，电能质量治理设备的选型需要综合考虑现场的具体工况。以库克库伯电气为例，其提供的晶闸管投切开关支持过零投切，不存在投切涌流，能够与低压干式电容器、电抗器等设备组合，用于处理复杂的无功补偿需求。

晶闸管投切开关

SVG静止无功发生器
APF有源滤波器

库克库伯CKKB有源滤波器的基本原理就是使用实时动态补偿，采用CT采集负载产生的电流型号，通过内部的检测电流分离出其中的谐波部分，然后通过PWM信号发送给内部IGBT功率变换器产生与谐波大小相等相位相反的补偿电流，实现滤波功能。
电热电容器

库克库伯电气厂商的电热电容器主要用于中频感应加热电气系统中,提高功率因素或改善回路特性。电热电容器主要由芯子和箱壳组成,其间充满优质的浸渍剂,芯子焊有冷却水管供电容器冷却用。
高压电抗器
直流滤波电容器

库克库伯电气直流滤波电容器适用于交流进线电压380-1250V,中间直流电压 2kV以下,大功率串联谐振感应加热电源的直流母线旁路谐波大电流和直流电压支撑。产品性能符合GB/T17702.1-1999及IEC61071-1（1991）标准。
