工业电网无功补偿装置类型与常见补偿方式解析

返回列表来源：发布日期：2023-03-06 15:19:33【大中小】

工业电网中常见的无功补偿装置主要包括并联电容器、SVC、智能型电容器和SVG静止无功发生器，而主流的补偿方式则分为低压集中补偿与低压就地补偿，合理选择装置与方式有助于改善功率因数并缓解无功不足问题。在工业配电系统中，输出功率包含有功功率与无功功率。当无功功率供应不足时，可能会引发功率因数偏低、电机启动困难等现象，因此通常需要采取无功补偿措施。

一、常见的无功补偿装置类型

随着电力电子技术的发展，无功补偿装置从早期的同步调相机逐渐演变为多种现代化设备。目前工业用户主要采用以下四类补偿装置：

1.并联电容器与SVC装置

「并联电容器」因投资成本相对较低，在各类配电场景中应用较为广泛。此外，晶闸管控制电抗器与晶闸管投切电容器统称为SVC（静止无功补偿器），在部分需要动态调节的场景中有所应用。

2.智能型电容器与SVG

「智能型电容器」通常采用电容器、电抗器、投切开关、控制器及人机交互模块等集成设计，提升了设备的自动化与智能化水平。另一方面，采用自换相变流技术的SVG静止无功发生器，能够实现更快速的动态无功补偿。例如，库克库伯电气提供的SVG产品主要应用于0.4kV低压配电场景，可单独用于动态无功补偿，也可与APF有源电力滤波器、电容器等设备配合使用，以应对复杂的电能质量问题。

二、主流的无功补偿方式

工业用户在进行无功补偿时，通常会根据配电结构和负载分布选择合适的补偿方式，主要包括以下两种类型：

详细介绍无功补偿装置及无功补偿的方式

1.低压集中补偿

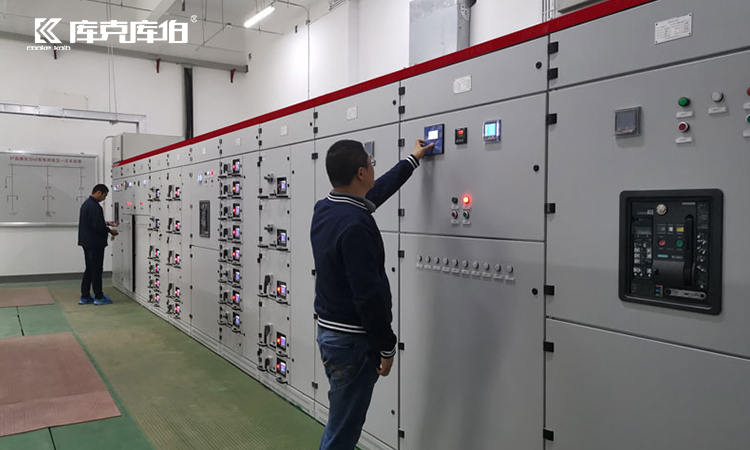

低压集中补偿主要根据变压器低压母线的无功负荷情况，直接控制电力电容器的投切。这种方式的优势在于接线相对简单、日常维护工作量较小，因此在许多工业配电房中被广泛采用。

2.低压就地补偿

低压就地补偿则是将并联电容器等补偿设备直接安装在感性负载附近，实现无功功率的就地平衡。这种方式有助于减少线路上的无功电流传输，局部补偿效果较为直接，但由于补偿点较多，整体投资成本和维护复杂度通常会高于集中补偿。

三、电能质量综合治理与选型建议

受到电动机、变压器等电感性负载设备运行的影响，工业用户普遍面临不同程度的无功问题。针对无功不足、功率因数偏低、谐波干扰或三相不平衡等情况，通常需要结合现场检测数据、配电结构和治理目标进行综合评估。

库克库伯联系方式

在设备选型方面，不同治理设备的参数配置要求有所不同。例如，SVG与电容器需结合无功容量、功率因数和负载波动情况进行配置。库克库伯电气面向工业制造、新能源、冶金、化工等用电场景，提供包括低压干式电容器、电抗器、无功补偿柜、SVG静止无功发生器及APF有源滤波器在内的电能质量综合治理产品与技术服务，协助企业进行设备选型与方案定制。

如需进一步了解特定工业场景下的补偿应用，可延伸阅读关于「电石炉低压短网侧应用电力电容器的优势」的相关技术分析，以便为实际项目的电能质量治理提供参考。
