有源滤波器在电力系统谐波治理中的工作原理与应用选型
有源滤波器（APF）是一种通过实时检测并注入反向补偿电流来动态消除电网谐波的电能质量治理设备，能够有效改善低压配电系统中的谐波干扰、三相不平衡及电压波动等问题。在现代工业和电力系统中，谐波治理是保障设备稳定运行的重要环节，而有源滤波器凭借其动态响应能力，已成为应对复杂电能质量问题的关键技术方案之一。
一、谐波对电力系统的影响与治理需求
在工业生产和商业建筑中，非线性负载的大量使用会导致电网中产生谐波污染。谐波不仅可能干扰精密仪器的正常运行、影响产品生产品质，还可能引起电气设备过热、加速绝缘老化，甚至增加配电系统的安全隐患。为了降低这些风险，采用专业的谐波治理设备对配电系统进行优化，是保障电力系统安全与设备寿命的常规措施。
二、有源滤波器的工作原理与技术特点
有源滤波器的核心工作机制在于其自适应的谐波识别与补偿能力。该设备通过内置的传感器实时感应电网中的谐波信号特征，并在极短时间内计算出所需的补偿量，随后通过逆变器生成与谐波电流幅值相等、方向相反的补偿电流注入电网，从而在物理层面上抵消谐波功率。
三、相比于传统的无源滤波方案，有源滤波器具备以下技术特点：
- 动态响应与自适应：能够跟随负载的变化快速调整补偿输出，适合负载波动较快、谐波频谱复杂的配电环境。
- 宽频带治理：可识别并处理多种不同次数的谐波信号，针对高次谐波也能提供相应的补偿支持。
- 综合电能质量改善：除了滤除谐波，部分设备还能协同改善系统的无功不足和三相不平衡问题。
四、典型应用场景与设备选型建议
有源滤波器广泛应用于各类存在复杂非线性负载的电力系统中，如电动机调速系统、烘干设备、光伏发电并网系统以及钢铁冶炼等工业场景。无论是新建厂区还是老旧配电系统改造，合理配置有源滤波器都有助于提升整体电能质量。

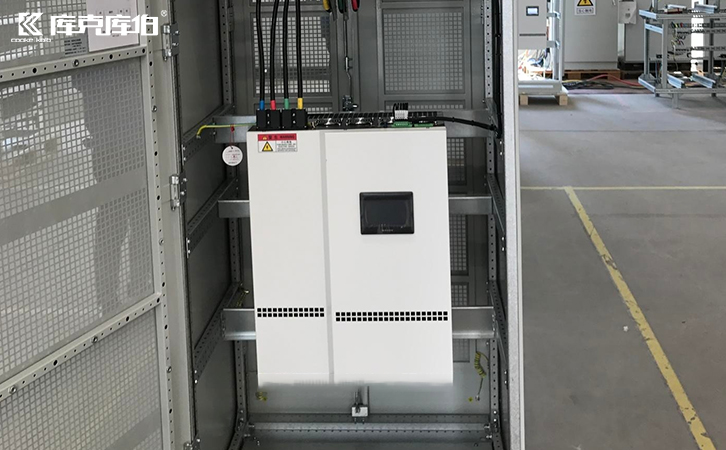

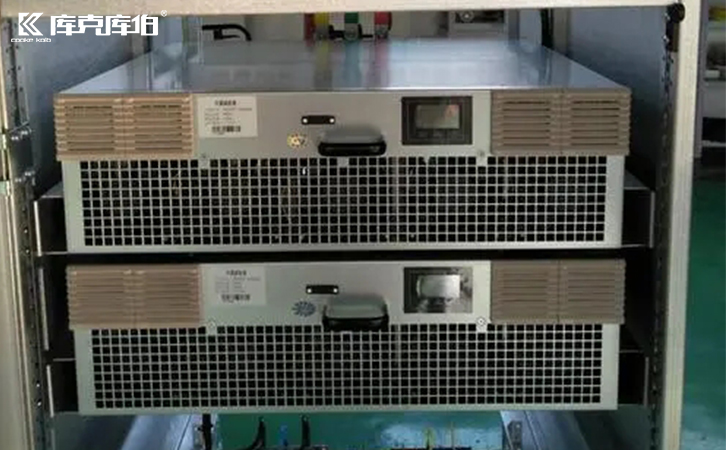

在进行设备选型时，需要综合考量现场的实际工况。以库克库伯电气提供的 APF 有源滤波器为例，选型通常需要先确认系统的电压等级（如 400V、480V、690V 或 850V 等）、接线方式、负载类型以及实测的谐波电流数据，进而匹配相应的补偿电流等级（如 10A 至 150A 等不同规格）。此外，针对不同的现场条件，可采用壁挂式或机架式安装，并结合现场柜体条件选择单机治理或与 SVG、电容电抗等设备组合的综合治理方案。
总结
有源滤波器作为一种具备动态补偿能力的电能质量治理装置，在改善谐波干扰、提升配电系统稳定性方面发挥着重要作用。在实际应用中，结合现场检测数据进行科学选型，并选择具备完善现场勘测、方案配置及售后运维支持的品牌服务，有助于确保谐波治理方案的有效落地与长期稳定运行。
