在电力系统中，谐波治理和无功补偿是两项关键的电能质量优化措施。从技术原理和设备功能上看，这两项任务不仅可以同时进行，而且在实际工程中经常被协同解决。实现这一目标的核心在于正确选择和应用具备复合功能的装置或组合方案。

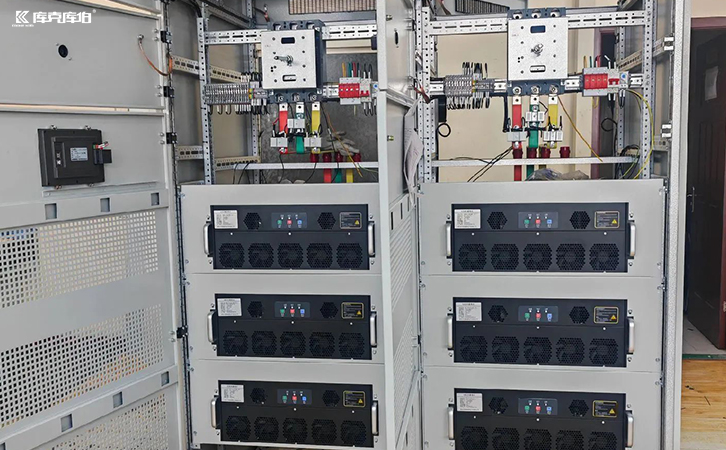

谐波治理

一、技术可行性与协同原理

1、问题同源性：

谐波和无功问题常常由同一类负载引起，例如变频器、整流设备等非线性负载。它们在消耗无功功率的同时，也会向电网注入谐波电流。这使得针对同一源头进行综合治理具有合理性和高效性。

2、技术互补性：

无功补偿的核心是提供容性无功电流，以抵消感性无功电流；而谐波治理的核心是提供与谐波电流幅值相等、相位相反的补偿电流。这两种电流在物理上都可由电力电子装置产生，在技术上具有实现的共通性。

二、实现同步治理的技术方案

1、有源电力滤波器（apf）：

apf是一种动态电能质量矫正装置。它通过实时检测负载电流，分离出其中的谐波分量和无功分量，然后通过逆变器产生一个与检测到的谐波和无功电流相位相反、幅值相等的补偿电流，并注入系统。

效果：通过精确控制，apf可以同时、独立地补偿谐波电流和无功功率，实现选择性补偿。用户可以根据需要，设定装置只补偿谐波、只补偿无功，或同时对两者进行补偿。

2、静止无功发生器（svg）：

虽然svg主要设计用于动态无功补偿，但其作为全控型电力电子设备，具备一定的谐波补偿能力。通过改进控制算法，部分svg可以在进行无功补偿的同时，对特定次数的谐波进行抑制。

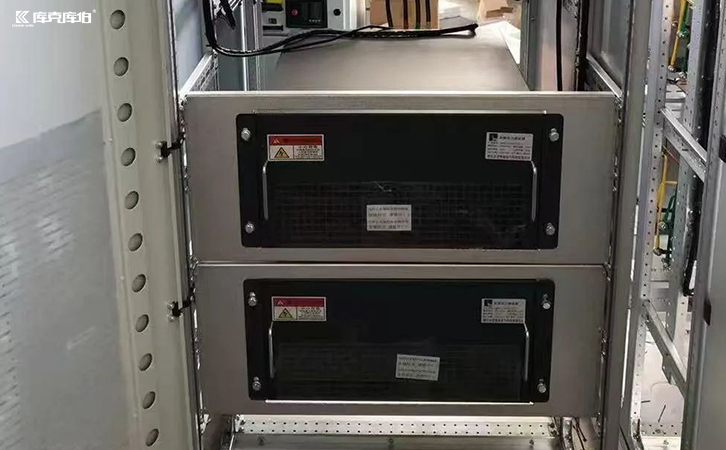

无功补偿

谐波治理和无功补偿不仅可以同时进行，而且通过采用有源电力滤波器（apf）、具备谐波抑制功能的静止无功发生器（svg）等技术方案，能够实现高效、协同的治理。选择何种方案取决于具体的电能质量问题特征、性能要求和经济性考量。
