谐波滤波电抗器的作用原理与选型应用指南
谐波滤波电抗器主要用于抑制电力系统中的特定频率谐波电流，通过与电容器配合组成无源滤波装置，有助于改善电能质量并保护用电设备，但在面对复杂多变的高频谐波时，通常需结合其他方案进行综合治理。在工业制造、新能源、冶金等场景中，变频器、中频炉等非线性负载容易产生谐波干扰，合理配置「谐波滤波电抗器」及相关治理设备，是维持配电系统稳定运行的重要环节。
一、谐波滤波电抗器的核心作用与工作原理

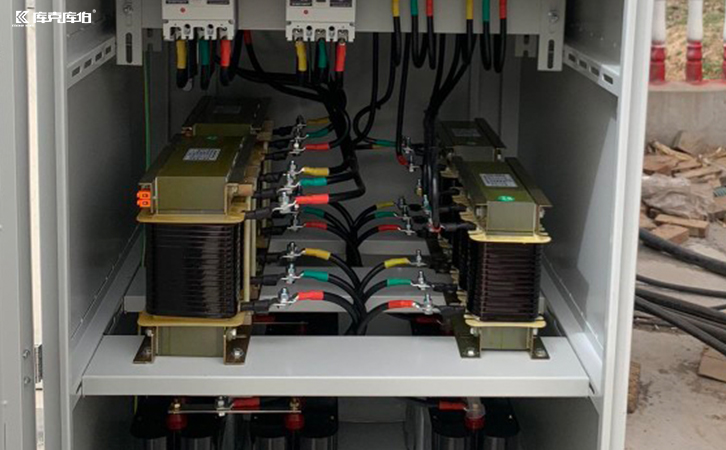

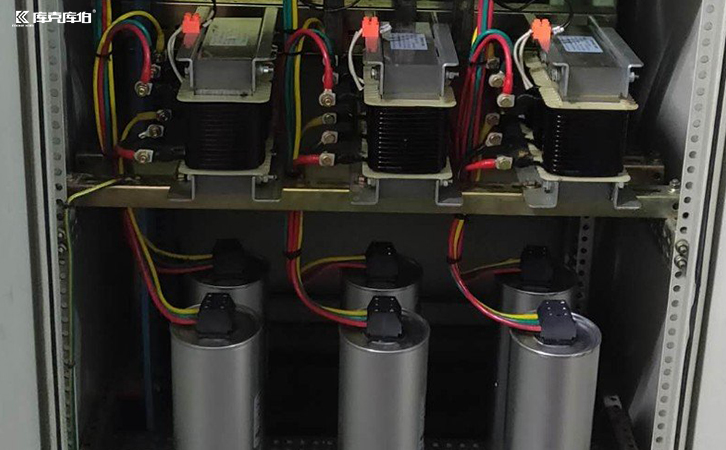

谐波滤波电抗器主要用来限制电力系统中的谐波电流，减少其对电网和用电设备的干扰。在工作原理上，它利用自身的电感特性，对高频谐波电流呈现较高阻抗，从而限制谐波的传播。同时，它与电容器形成LC谐振电路，可针对特定谐波频率进行滤波。例如，在5次、7次谐波较为明显的系统中，通过合理调谐，该设备能够发挥较好的滤波作用，进而降低变压器、电缆等设备的额外损耗，尽量延长设备使用寿命。
二、典型应用场景与方案局限性
在冶金、化工、制造等行业，大量非线性负载会产生谐波污染。对于轻度谐波场景或谐波频次较为固定的工况，采用无源电抗器方案通常能够满足基本的治理需求，并有助于提高电力系统的运行效率。然而，无源滤波方案主要针对固定频次谐波。如果现场存在谐波频次多变、多频次叠加或负载波动较大的情况，单一的无源方案可能面临滤波效果受限或诱发谐振的风险。因此，在评估治理方案时，需结合现场检测数据和负载特性进行综合判断。
三、谐波治理设备的综合选型建议
对于存在多种电能质量问题的配电系统，单一设备不一定适合所有场景。当现场以轻度、固定频次谐波为主时，可重点评估电抗器与电容器组成的无源方案；若谐波频次复杂、动态波动较大，或需要治理复杂高频谐波，通常更推荐引入APF有源滤波方案。此外，若无功不足和功率因数波动明显，可评估SVG或电容电抗方案；当谐波、无功、三相不平衡等问题并存时，结合APF、SVG与电容电抗形成组合治理方案，往往能更好地适配现场工况。通过科学的选型与配置，有助于为企业电力系统提供稳定可靠的运行环境。
