电力系统谐波放大为何会损坏电力电容器及应对策略

返回列表来源：发布日期：2019-02-28 09:02:39【大中小】

谐波放大导致电力电容器损坏的根本原因在于，电容器接入电网后会改变系统阻抗特性，在特定频率下引发串联或并联谐振，从而产生远超设备额定值的过电压或过电流。解决该问题通常需要结合现场谐波频谱特征，合理配置滤波电抗器或选用具备对应抗谐波能力的电容器产品。

一、谐波放大的作用机理与损坏路径

在含有非线性负载的电力系统中，谐波电流会与电网中的电感、电容元件发生相互作用。当系统中单独投入电力电容器时，容抗与系统感抗可能在某一谐波频率下相等或接近，进而触发谐振现象。

1.串联谐振引发的过电压风险

当系统发生串联谐振时，回路阻抗显著降低，谐波电流会大幅增加。此时，电抗器与电容器两端的电压会被成倍放大，往往远高于电网电源电压。持续的过电压会加速电容器内部绝缘介质的老化，可能引发介质击穿或外壳形变。

2.并联谐振引发的过电流风险

并联谐振通常出现在电容器组与系统阻抗构成的并联回路中。谐振状态下，流经电容器支路的谐波电流会大幅高于系统总谐波电流。这种过电流会使电容器温升超出设计范围，长期运行可能影响设备使用寿命。

3.抑制谐波放大与设备选型建议

针对谐波放大问题，工程实践中通常采取“源头抑制”与“设备适配”相结合的策略，具体方案需依据实测的谐波数据（如主要谐波次数与含量占比）进行配置。

二、合理配置滤波电抗器

在电容器回路中串联适当电抗率的电抗器，是抑制特定次数谐波放大的常规做法。电抗器能够改变回路谐振频率，使其避开系统中占主导地位的谐波频段。例如，当系统中3次谐波含量较高时，通常可配置12%电抗率的电抗器进行针对性抑制，从而降低谐振风险。

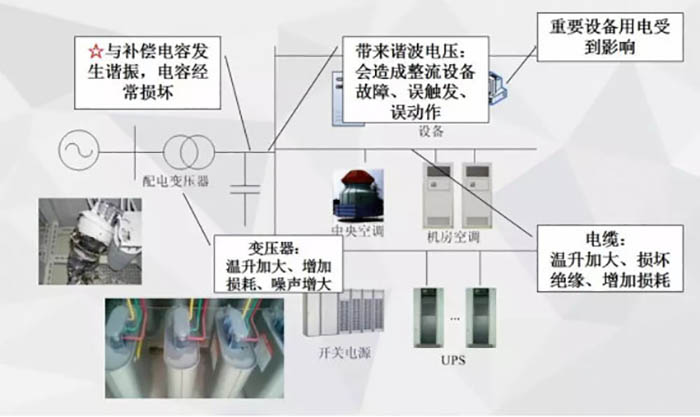

谐波放大造成的危害

三、依据谐波含量匹配电容器抗谐波能力

电容器的选型需与现场实际谐波环境相匹配。当系统中谐波含量处于中低水平（如低于30%）时，可选用具备抗谐波设计的加强型产品（如库克库伯系列电容器）进行基础补偿，有助于维持设备在额定工况下的稳定运行；若谐波含量较高或波动频繁，则建议串联电抗器，并选择抗谐波能力等级更高的产品。目前工业级电容器的抗谐波能力通常覆盖10%至130%，部分特殊工况型号可扩展至更高比例，选型时应结合具体负载特性与系统阻抗进行核算。

四、综合电能质量治理与长期运行建议

谐波治理并非单一设备的简单替换，而是需要结合无功补偿、动态滤波与系统稳定性进行整体规划。在实际应用中，采用全干式结构的电容器因无漏油风险且维护相对便捷，常被用于对安全性要求较高的配电场景。对于谐波、无功波动与三相不平衡交织的复杂工况，可考虑将电容器电抗组合与有源滤波设备或动态无功补偿装置配合使用，以实现更平稳的电能质量优化。

需要说明的是，设备在实际运行中的表现会受到现场电网结构、负载变化规律及安装环境等多重因素影响。在排查电容器异常损坏时，除关注谐波放大问题外，「电力电容器质量差导致电力电容器损坏」也是常见的潜在因素之一，建议在项目前期充分评估设备工艺标准与运行工况，并建立定期巡检与数据记录机制，以保障配电系统的长期稳定运行。
