谐波对并联电容器的危害及解决方案

返回列表来源：发布日期：2019-02-22 08:46:22【大中小】

企业使用并联电容器的好处在于能够提升系统功率因数，但是并联电容器会对谐波起到放大作用，对电气设备造成损害。那么谐波对并联电容器的危害以及解决方案有哪些呢？

谐波对并联电容器的危害

在电力系统中，电力电容器会对谐波起到放大作用，造成谐振现象的发生。在电容和电感组成的回路中，在外加电源的作用下就会引起谐振。谐振主要分为串联谐振和并联谐振。

在电容、电感、电阻组成的回路中，当外加电源的频率等于回路的固有频率的时候，回路就会发生串联谐振。串联谐振时xl=xc，lc等值阻抗几乎为零，电源输出电流极大，过电流会对电力设备造成损害。

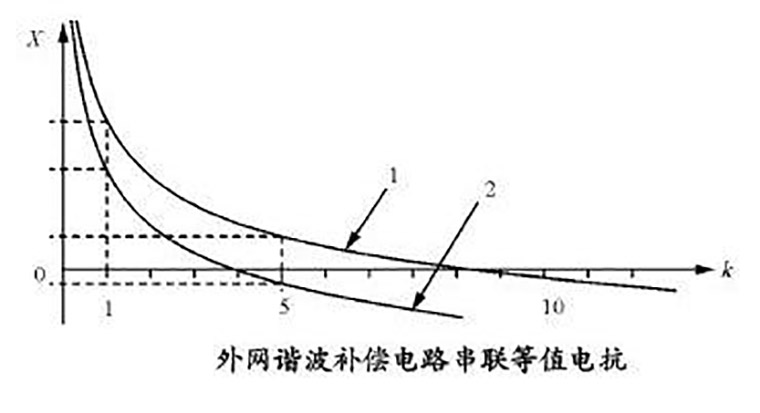

谐波补偿电路

在电容、电感组成的回路中，当外加电源的频率等于回路的固有频率的时候，回路就会发生并联谐振。并联谐振时xl=xc，电源输出电流几乎为零，lc上的电压极高，过电压也会对电力设备造成损害。

①电力电容器串联电抗器使用。在电容器上串联电抗器可以防止谐波对电容器造成损害，避免电容器对谐波起到放大作用。

②增加其他滤波装置。在系统中增加滤波装置，可以消除电力系统中的谐波。

谐波对并联电力电容器的危害可以通过以上的方式来解决。不过在市场上可以进行无功补偿的装置相对较多，使用并联电容器进行无功补偿的优缺点有哪些？小库会在之后的文章中为大家介绍。
