为啥高压并联电容器的接线柱比较高

返回列表来源：发布日期：2025-11-18 15:36:13【大中小】

许多经常将高压并联电容器用于高压系统无功补偿、功率因数调整的用户应该都能发现。高压电容器的接线柱设计的往往比电容器本身还要高。这是为啥呢？

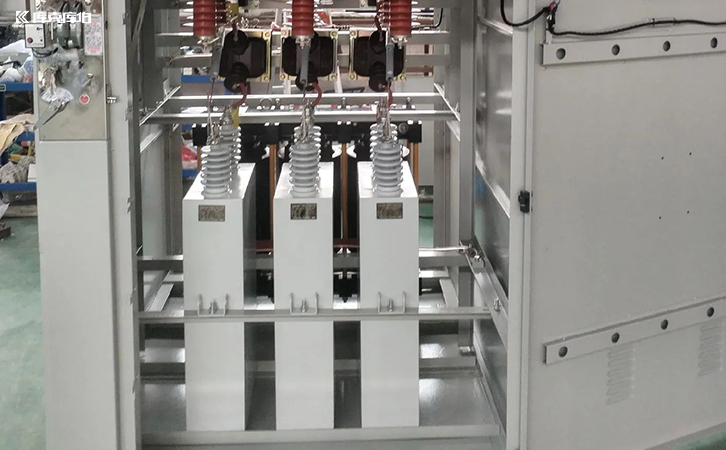

高压并联电容器

一、电气安全性要求

高压并联电容器通常工作在较高的电压下（如10kv、35kv或更高），其接线端需要承受较大的电流和电压。如果接线柱太低，可能会导致接触不良或高电压带来的危险，例如电弧或电击。因此，接线柱较高有助于避免人身接触和短路等电气事故。

二、电气绝缘的增强

高压电容器需要良好的绝缘性能，以防止漏电或击穿现象的发生。接线柱较高的设计，有助于增加接线端的绝缘距离，提供更强的电气隔离。这意味着：

1.提高绝缘强度：接线柱的高度设计可以帮助减少电气击穿的可能性，因为电场强度会随着接线柱高度的增加而分布得更均匀。

2.改善接地性能：高接线柱还可以提供更好的接地空间，确保电容器与地面的绝缘隔离，进一步增强电气设备的安全性。

三、便于连接与维护

1.更便于接线：高接线柱使得电容器的接线端更加显眼，避免了因空间受限而导致的接线困难。安装人员可以更方便地对接线柱进行操作，确保接线的准确性和安全性。

2.便于检修：高接线柱还可以使得接线更加稳定，避免接线过程中因为接头松动或腐蚀带来的电气故障。此外，电容器的检查和维护工作也能更加方便，工作人员可以站在适当的高度进行检查，降低操作风险。

四、散热设计

高压并联电容器在运行过程中会产生一定的热量。较高的接线柱设计可以有效地提升空气流通性，帮助电容器散热：

1.热量排放更顺畅：较高的接线柱可以避免接线端被电容器壳体或其他设备遮挡，有助于热量的顺利散发。

2.延长设备寿命：合理的散热设计有助于降低电容器内部温度，从而减少因高温导致的电容器故障或性能下降。

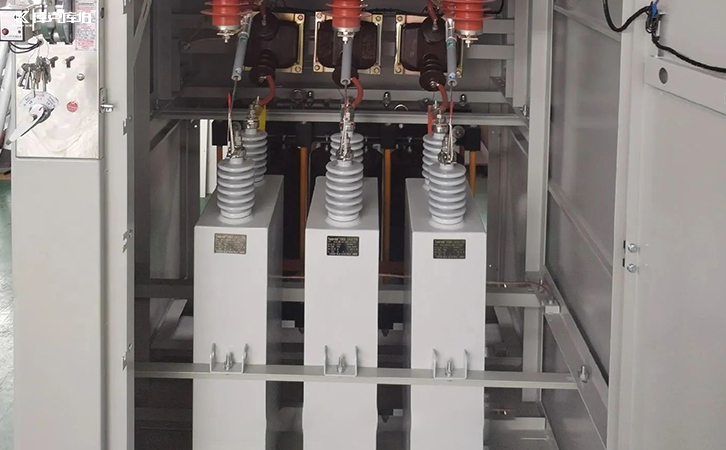

高压补偿电容器

高压并联电容器的接线柱较高，设计上主要考虑了电气安全性、绝缘性能、散热需要、安装便利性等多个因素。较高的接线柱可以有效提高设备的电气绝缘性，减少电气事故的风险，同时提供更好的散热条件，方便设备的连接和维护。
