无功自动补偿控制器畸变保护设置多少合适

返回列表来源：发布日期：2025-03-05 11:31:56【大中小】

无功自动补偿控制器的畸变保护主要是为了避免系统中的谐波畸变对电力补偿设备（尤其是电力电容器）造成不良影响。畸变保护设置的目的是确保补偿系统在存在谐波干扰的情况下，能够有效防止过度谐波引发的故障，如过电流或电容器损坏。

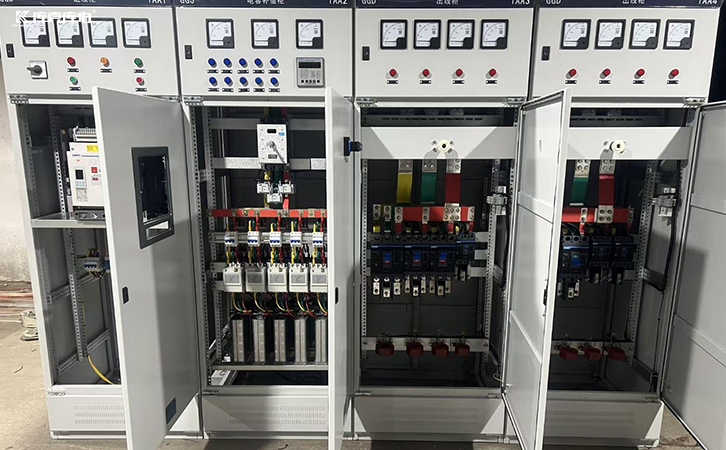

无功自动补偿控制器

一、畸变保护设置的合适值：

⑴谐波总畸变率（thd）的设置：

1.总谐波畸变率（thd）是衡量电网谐波畸变程度的重要参数。一般来说，工业电力补偿系统应当在谐波总畸变率（thd）超过一定阈值时启动畸变保护，避免因谐波过大而影响补偿设备的安全。

2.常见的thd保护设置一般在5%至10%之间。具体设置需要根据电网的实际情况来调整：

⑵保护动作的设定：

1.一旦系统的thd超过设定值，自动补偿控制器应立即切换到保护状态，停止电容器投切操作，避免谐波对电容器和其他补偿设备造成损坏。

2.动作延时：为了防止短期波动引发过于频繁的保护动作，通常会设置一定的延时（如几秒钟），以便系统有足够的时间进行自我调整和稳定。

3、电流限制保护设置：

控制器会监控电容器的电流，如果补偿电容器的电流超出额定值（例如过载电流），会触发保护动作。这个值通常设置为电容器额定电流的1.1至1.2倍。

二、其他考虑因素：

1、负载类型：根据补偿的负载类型（如感性负载、非线性负载等），可以调整畸变保护的灵敏度。如果负载为非线性负载（如大功率电机、变频器等），则对谐波的容忍度较低，可以适当降低thd保护设定值。

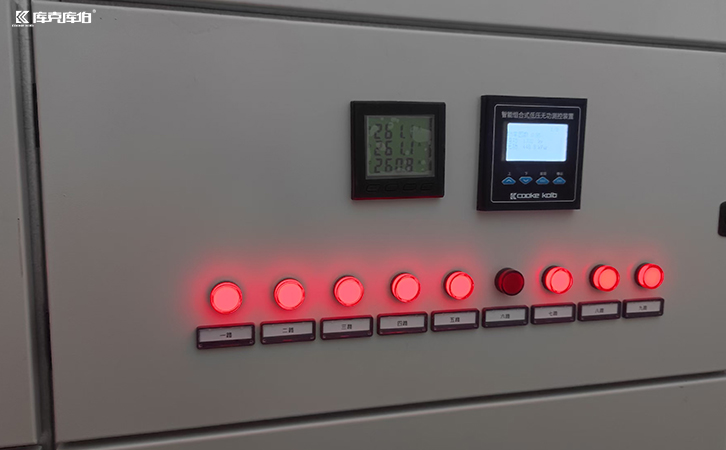

无功自动补偿控制器

总的来说，畸变保护设置应根据实际的电网谐波情况、补偿系统的类型以及设备的特性来调整。设置过高或过低都可能影响系统的正常运行，因此需要在保证安全的前提下尽量减少不必要的保护动作。
