无功补偿装置常用的五种方案及其适用场景分析

返回列表来源：发布日期：2025-02-18 16:35:01【大中小】

无功补偿装置常用的五种方案主要包括静态无功补偿、纯电容补偿、动态无功补偿、滤波无功补偿以及谐波治理与无功补偿综合方案，不同方案在设备成本、响应速度和适用工况上各有特点，企业需根据现场负载特性、谐波情况及电能质量治理目标进行合理选择。

一、常见的五种无功补偿方案特点解析

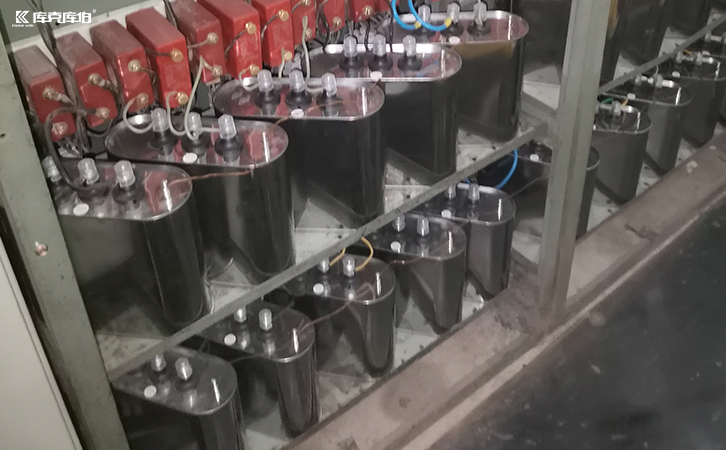

该方式通常由控制器根据电网的功率因数或无功功率变化，来控制电容器组的投入或切除，从而维持合理的功率因数。这种方案结构相对简单，初期投入成本较低，在常规工业与商业配电系统中应用较为广泛，适合负载变化相对平缓的场景。

纯电容补偿的优势在于设备成本较低且易于安装维护。但在实际应用中，需要充分评估系统可能存在的谐波等电能质量问题。该方案通常适用于系统谐波畸变率很小的场合，例如普通居民小区或负荷性质较为单一的供电环境。若现场存在明显谐波，则需结合具体供电条件和电压等级进行针对性设计。

动态无功补偿主要采用晶闸管作为开关元件来投切电力电容器组。这种方式克服了传统接触器投切可能带来的机械磨损和延迟问题。通过晶闸管过零投切技术，能够有效避免电容器投入时产生的浪涌电流，实现快速补偿。该方案无机械动作，响应速度快，特别适用于负载波动大、投切频繁的工业场所。

无功补偿装置

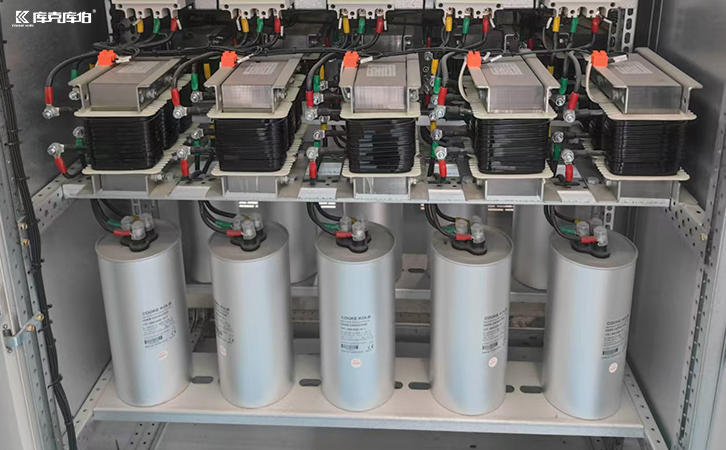

在电力电容器回路中串联滤波电抗器，是提高功率因数并兼顾一定谐波抑制能力的常见方式。当用户系统的负荷为连续性生产，且负载变化率不高时，通常建议采用由电力电容器和滤波电抗器组成的无功补偿套件进行固定补偿，以应对特定次数的谐波并提升系统稳定性。

该方案主要用于低压配电系统的综合治理，不仅为电网提供无功补偿、提高功率因数，还能有效降低线路及变压器的损耗，起到支撑系统电压的作用。对于谐波、无功和三相不平衡问题并存的复杂现场，通常需要结合有源滤波器、静止无功发生器以及电容电抗等设备，形成组合治理方案。

无功补偿装置方案

不同的补偿方案各具特点，适用于不同的场合和需求。在实际电力系统设计与优化中，单一的标准化设备往往难以满足所有复杂工况。合理的「无功补偿方案」应当建立在详细的现场电能质量检测、负载特性分析和明确治理目标的基础之上。
