无源补偿设备包含哪些核心组件？无功补偿系统中的无源装置解析
无源补偿设备主要包括电容器、电感器（电抗器）以及智能控制器，它们通过物理元件的串并联组合来实现电力系统无功功率的就地补偿与调节。在现代「无功补偿技术」中，这类设备不需要依赖复杂的外部能量转换，而是根据电网的实际需求，通过控制电路调节电流的相位和大小，从而有效提高系统的功率因数并改善电能质量。
一、什么是无源补偿设备及其工作原理
无源补偿设备是一种基于电力电子元件和传统电磁元件实现的功率因数补偿装置。与需要外部直流侧储能或复杂逆变电路的有源设备不同，无源设备主要依靠电容器和电感器自身的物理特性来吸收或发出无功功率。通过合理的串并联组合，无源补偿装置能够针对系统中的感性或容性负载进行抵消，实现无功功率的就地平衡，减少线路损耗和能源浪费。
二、无源补偿设备的核心组成部分
1.电容器：无功功率的储存与释放

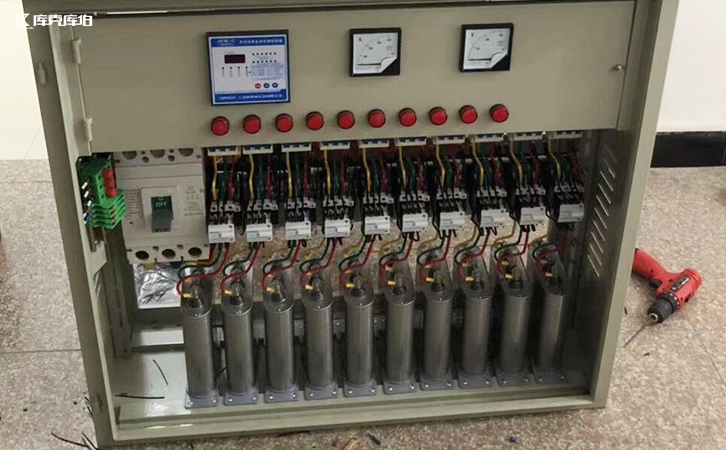

电容器是无源补偿设备中提供容性无功功率的核心元件。它能够储存电力系统中的无功功率，并在系统需要时将其释放，以补偿感性负载消耗的无功功率。在实际工业应用中，例如库克库伯电气提供的低压干式电容器，采用全干式结构设计，有助于降低漏油风险，并在规定工况下具备较长的设计使用寿命。针对复杂工况，部分防爆型电容器还能降低异常运行条件下的安全风险，满足多行业对基础无功补偿的需求。
2.电感器（电抗器）：系统稳定与谐波抑制
电感器（在补偿柜中通常表现为电抗器）是无源补偿设备中另一个重要组成部分。它通过感应电磁场储存并释放能量，主要用于限制合闸涌流、抑制谐波放大以及控制电力系统中的无功功率。在配置电容电抗组合方案时，电抗器能够与电容器形成特定频率的滤波支路，不仅有助于提高功率因数，还能在一定程度上改善系统的电能质量，保障补偿设备在含有谐波的电网环境中稳定运行。
3.控制器：智能监测与精准投切
控制器是无源补偿设备的智能控制部分，负责采集电力系统中的电压、电流、功率因数等实时数据，并进行分析计算，以确定系统的无功补偿需求。根据实时负载波动，控制器会发出指令，调节电容器和电抗器的投切状态。现代控制器通常支持过零投切等控制逻辑，有助于减少投切过程中的涌流和电压闪变，实现对系统功率因数的精确、平滑控制。
三、无源补偿设备在电能质量治理中的应用与选型

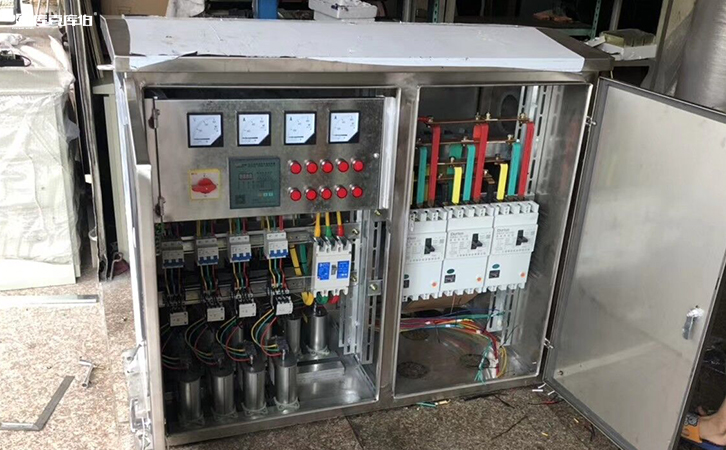

无源补偿设备在工业制造、新能源、冶金、化工等用电场景中发挥着基础性作用。在常规的电能质量综合治理方案中，电容电抗组合通常用于相对稳定的基础无功补偿。对于谐波、无功、功率因数和三相不平衡问题并存的复杂现场，通常需要将无源设备与有源治理设备结合使用。
