并联电容器为何需串联电抗器？核心作用与配置建议

返回列表来源：发布日期：2022-09-30 08:55:29【大中小】

在无功补偿系统中，并联电容器串联电抗器的主要目的是抑制电网高次谐波并限制合闸涌流，从而有助于提升补偿回路的运行稳定性。随着工业现场变频器、整流装置等非线性负荷的普及，电网电能质量面临更多挑战，合理的电容电抗配置已成为基础无功补偿的常见技术路径。

一、串联电抗器的核心作用

1.抑制高次谐波，降低谐振风险

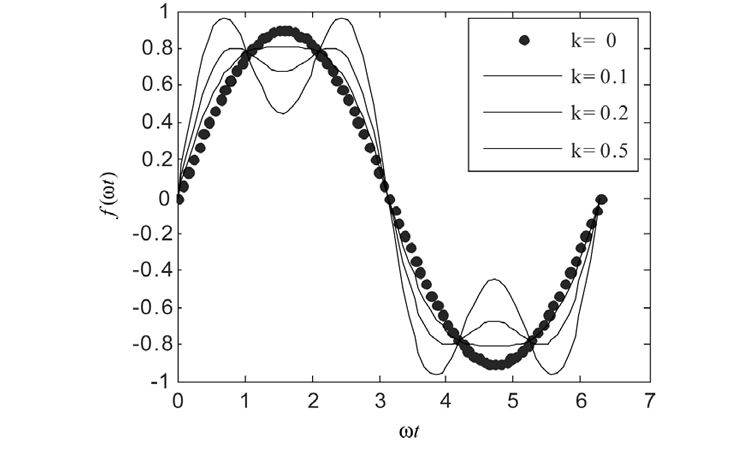

工业配电系统中大量使用的非线性负荷在运行时会向电网注入谐波电流，导致电压与电流波形发生畸变。若补偿回路未采取调谐措施，电容器可能与系统阻抗形成并联谐振，放大特定次数的谐波，进而影响「并联电容器」及其他用电设备的正常工作。串联适当电抗率的电抗器后，补偿支路的谐振频率会被调低至主要特征谐波频率以下，有助于避开谐振点并吸收部分谐波电流，从而降低波形畸变对配电系统的干扰。

2.限制合闸涌流，减轻设备冲击

电容器组在初次投入或重新投切的瞬间，由于端电压不能突变，会产生幅值较高、频率较快的合闸涌流。较大的涌流可能对电容器内部元件、投切开关触点以及上游断路器造成电气与机械冲击。在回路中串联电抗器可以增加支路阻抗，有效限制涌流峰值与上升速率，有助于延长开关设备与电容器的使用周期。

二、实际工况下的配置与技术补充

1.电抗率选择需匹配现场谐波特征

电抗器的串联并非固定比例，通常需要结合现场电能质量检测数据来确定。不同行业与产线的主导谐波次数存在差异，电抗率的配置需以避开系统谐振点并兼顾基础无功补偿效率为原则。在谐波含量较高或负载波动频繁的工况下，单一电容电抗回路可能无法完全满足治理目标，需结合整体配电结构进行综合评估。

无功补偿时并联电容器为什么要串联电抗器2

2.涌流控制的其他技术路径

针对合闸涌流问题，除串联电抗器外，投切开关的选型同样会影响回路表现。例如，采用晶闸管投切开关可在电压过零点附近完成动作，有助于实现无涌流或低涌流投切，适用于负载变化较快、对投切平稳性要求较高的场景。在实际项目中，电抗器限流与过零投切技术可根据预算与工况条件组合使用。
