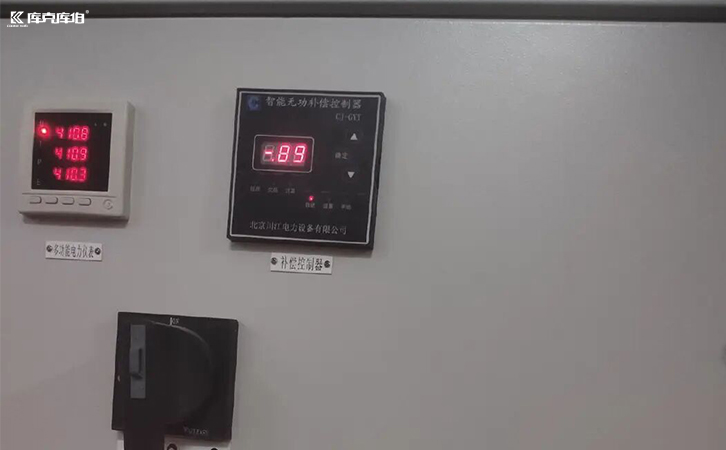

无功补偿控制器显示负数的原因分析与处理建议
无功补偿控制器显示负数通常是由电流或电压互感器接线极性反接、控制器参数设置不当或传感器采样故障引起的，处理该问题需要依次排查二次回路接线、核对控制器参数并检查传感器设备，从而恢复配电系统的正常监测与补偿功能。
一、无功补偿控制器显示负数的常见原因
在电力系统运行中，「无功补偿控制器」的显示值是基于实时采集的电压和电流参数计算得出的。当系统出现容性无功过剩，或者采样信号的相位关系发生偏移时，控制器可能会计算出负的无功功率或功率因数。此外，如果现场安装时电流互感器的极性接反，或者电压信号与电流信号的相序不匹配，也会导致控制器误判无功潮流方向，进而显示负数。
二、显示负数时的排查与处理步骤
当发现显示异常时，建议运维人员采取系统化的排查措施，以定位问题根源。
1.检查互感器接线与极性
首先应检查电流互感器和电压互感器的二次侧接线。确认电流互感器的极性端是否对应正确，排除接线松动、错接或极性反接的可能性。同时，核对电压采样线与电流采样线的相序是否一致，避免因相序错误导致相位角计算偏差。
2.重新校准与核对控制器参数
在确认物理接线无误后，可进入控制器的设置菜单，核对电流变比、电压变比、目标功率因数以及保护阈值等参数。若参数设置与现场实际设备不匹配，需重新进行校准和修改，以验证参数设置的准确性。
3.排查传感器与二次回路状态
如果调整参数后问题依然存在，建议进一步检查电流传感器和电压传感器的工作状态。可以使用专业仪器测量二次侧的实际电流和电压值，判断传感器是否存在老化、损坏或信号衰减的情况，必要时对故障元器件进行更换。
三、显示负数对电力系统运行的潜在影响
控制器显示负数不仅是一个数据异常现象，还可能对配电系统的运行产生实际影响。一方面，错误的显示值可能导致控制器做出误判，引发错误的电容器投切操作，造成系统过补偿或欠补偿，增加不必要的线损。另一方面，长期的数据异常会影响运维人员对电能质量的准确评估，进而影响电力系统的运行效率。因此，及时排查并解决此类问题，有助于维持配电网络的健康状态。
四、电能质量治理与日常运维建议
处理无功补偿异常只是电能质量管理的环节之一。针对无功不足、功率因数偏低、谐波干扰或三相不平衡等更复杂的用电场景，企业可以引入专业的电能质量综合治理方案。
