无功补偿控制器的投入和切除门限是多少？设置原则与标准解析

返回列表来源：发布日期：2024-12-19 08:41:03【大中小】

无功补偿控制器的投入和切除门限并没有固定的统一数值，而是需要根据配电系统的实际电压波动、目标功率因数以及补偿设备的响应特性进行综合设定，通常投入门限多设定在功率因数低于0.90至0.95之间，切除门限则设定在功率因数达到0.98至1.00或系统出现过补偿趋势时。

一、什么是投入与切除门限

在电力系统运行中，无功功率的管理对电网稳定性至关重要。「无功补偿控制器」作为核心控制单元，负责实时监测电网参数并指挥补偿装置的投切。投入门限是指当系统无功需求增加、功率因数下降到设定阈值时，控制器发出指令投入电容器或其他补偿设备的触发点；切除门限则是当系统无功需求减少、功率因数达标或存在过补偿风险时，控制器指令切除补偿设备的断开点。合理设置这两个门限，有助于避免设备频繁投切，延长设备使用寿命，并维持电压稳定。

二、门限设置的核心原则

在实际工程应用中，门限参数的配置通常需要遵循以下几个基本原则：

1.电压稳定性与功率因数目标

门限设置的首要依据是电网的电压波动范围和供电部门的考核要求。通常需要将目标功率因数设定在合理区间，以满足电能利用效率的优化需求。同时，需结合现场电压水平，确保在投入或切除补偿设备时，不会引起母线电压的剧烈波动。

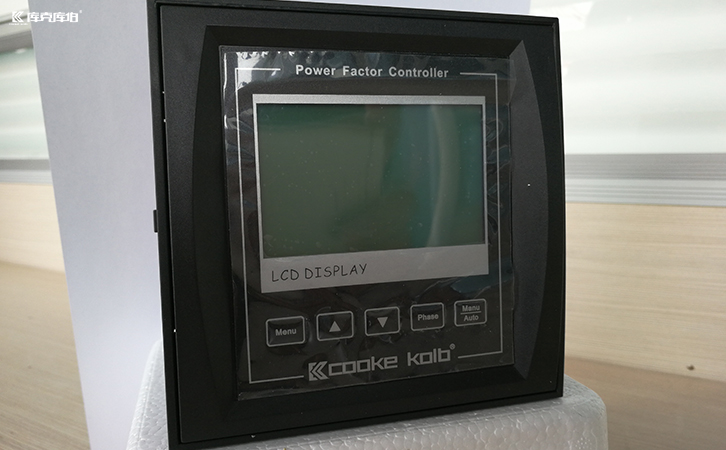

无功补偿控制器

2.设备特性与响应速度

不同类型的无功补偿设备具有不同的物理特性和响应时间。例如，传统的电容电抗组合在投切时需要一定的延时以防止涌流和过电压；而采用晶闸管投切开关或低压SVG（静止无功发生器）的设备，支持过零投切或毫秒级动态响应。因此，控制器的门限延时和投切步长必须与所选设备的反应速度相匹配，以防止控制逻辑与设备物理特性脱节。

3.避免震荡与频繁投切

为了防止控制器在临界点附近反复发出投入和切除指令，投入门限与切除门限之间必须设置合理的回差范围。这一回差设置有助于保障控制系统的稳定运行，减少机械开关的磨损。

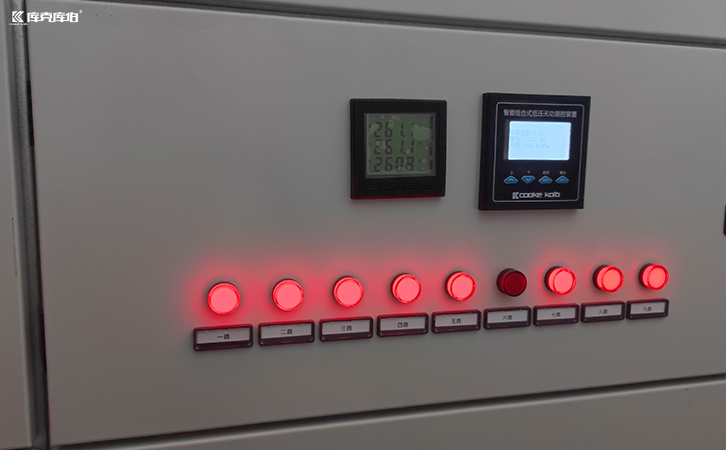

低压补偿控制器

通过精准配置「无功补偿控制器」的参数，有助于保障配电系统长期稳定运行，提升整体电能质量。具体设备选型、参数配置及门限设定，需根据现场系统电压、谐波含量及负载波动情况进行专业评估与定制。
