无功补偿控制器电流接反解决方案

返回列表来源：发布日期：2024-07-17 16:15:48【大中小】

相信很多工矿业用户都清楚，在电力系统中无功补偿控制器的存在就是为了监测和控制系统中的无功功率，从而帮助电容补偿设备更好的运行。但很多用户在其安装过程中由于技术不娴熟，将其电流接反，影响设备正常运行。那么，这种现象该如何应对？

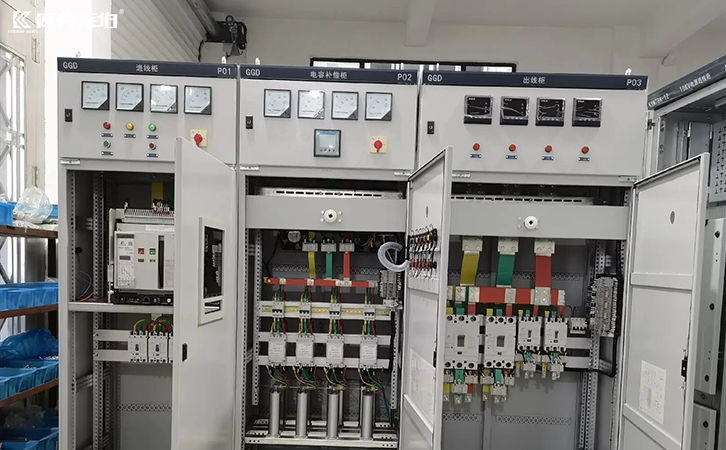

无功补偿控制器

解决方案：

一、识别问题

1、症状：电流接反通常会导致控制器检测不到正确的电流信号，从而不能正确进行无功补偿。具体表现可能包括补偿效果不佳、控制器报警或无功功率补偿不稳定等。

2、检测：使用电流表或相序表检测电流的实际方向，确认电流互感器（ct）的接线是否正确。

二、断电处理

1、安全第一：在进行任何接线调整之前，确保已经断开电源，避免触电或其他安全事故。

三、检查电流互感器（ct）接线

1、确认极性：电流互感器的接线端子通常有标注极性（如p1、p2），检查是否按照正确的极性连接。如果接线反了，可能会导致测量电流方向错误。

2、纠正接线：如果发现接线错误，将ct的接线按正确的极性重新连接。

四、控制器设置检查

1、检查参数设置：有些无功补偿控制器允许通过设置软件或参数来调整电流方向。如果发现电流接反，可以尝试通过设置将电流方向调整过来。

2、校准和调试：在纠正接线后，进行控制器的校准和调试，确保控制器能够正确测量电流并进行无功补偿。

五、监控与验证

1、实时监控：重新接线后，实时监控系统的运行状态，确保无功补偿控制器工作正常。

2、验证补偿效果：通过检查系统的功率因数、无功功率和谐波含量等参数，验证无功补偿效果是否达到预期。

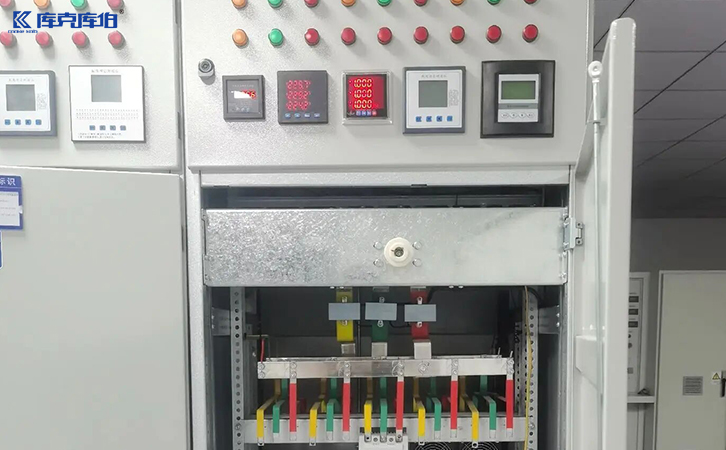

无功补偿控制器

总的来说，无功补偿控制器电流接反问题需要用户们及时进行相关调整，确保设备正常运行。通过以上步骤，可以有效解决无功补偿控制器电流接反的问题，确保系统的正常运行和无功补偿效果。
