无功补偿控制器的CT值是什么

返回列表来源：发布日期：2024-09-27 16:16:47【大中小】

无功补偿控制器相信很多用户并不陌生，对于电力系统来说，它是必不可少的电力设备。尤其是在提高电能质量与系统稳定性方面。一些用户在了解控制器的过程中经常会听到ct值这一名词。那么，其到底是什么呢？

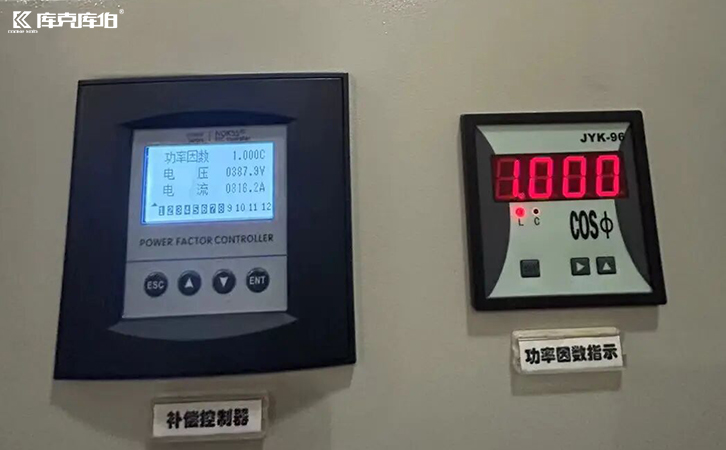

无功补偿控制器

一、无功补偿控制器ct值的定义

ct值，即电流互感器的变比值，是指电流互感器一次侧电流与二次侧电流的比值。常见的ct值如100:5，意味着一次侧流过100安培的电流时，二次侧输出5安培的电流。在无功补偿控制器中，ct值的确定直接影响到控制器的测量精度和响应能力。

无功补偿控制器主要用于提高电力系统的功率因数，减少无功功率的损耗，并改善电能质量。因此，合理的ct值选择可以确保控制器操作的准确性与稳定性，进而提升系统总体效率。

二、ct值的选择标准

在选择ct值时，有几个重要的标准需考虑：

1、系统设计要求：根据电力系统的设计要求和负荷类型，确定合适的ct值。负荷波动较大的系统，通常需要较高的ct值。

2、测量精度：ct值越大，相对的二次侧电流就会越小，导致测量精度下降。因此在实际选择中需平衡ct值与测量带来的精度影响。

3、额定电流与短路电流：ct值应根据系统额定电流和可能出现的短路电流来选择。一般情况下，ct额定电流应大于系统瞬时最大电流的1.5倍。

三、ct值的应用实例

为了更好地理解ct值在无功补偿控制器中的应用，以下是几个实际案例：

1、工业制造厂：在大型工业制造厂中，设备负载变化频繁，系统容量大。监测系统需选用1000:5的ct值，以保证高精度的功率因数补偿，达到降低电费和提升生产效率的目的。

2、商业建筑：对于一些大型商业建筑，如购物中心，通常使用500:5的ct值进行无功补偿，以应对加热、通风与空调系统（hvac）带来的多变负荷，保持系统稳态运行。

3、风力发电站：在风力发电系统中，风速变化引起的负载波动使得无功补偿控制器需根据实时数据动态调整。选择合适的ct值（如250:5）可以保障系统运行的灵活性与效率。

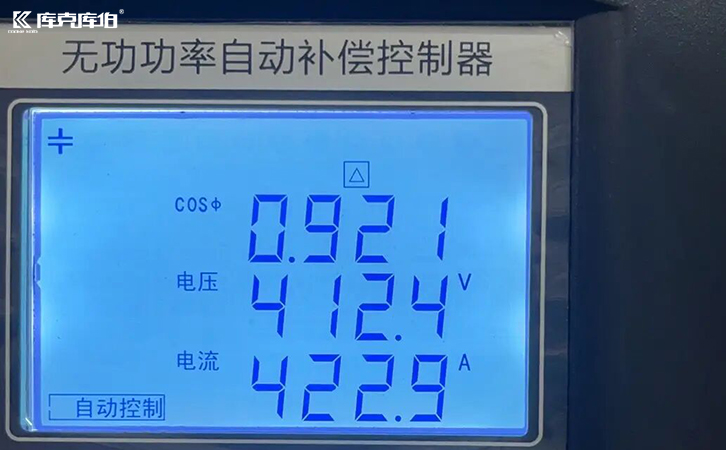

无功补偿控制器

总而言之，ct值在无功补偿控制器中发挥着举足轻重的作用，它的选择是直接影响到设备的工作性能、系统的稳定性、以及电能的使用效率。选择合适的ct值并掌握其应用技巧，不仅能有效提升电力系统的功率因数，还能为企业节约成本。
