无功补偿电容器组常用的放电方法有哪些？

返回列表来源：发布日期：2023-10-26 16:31:28【大中小】

无功补偿电容器组是电力系统中常见的设备，主要用于补偿无功功率。放电是无功补偿电容器组的一个重要环节，正确的放电方法能够保证设备的安全运行和延长设备寿命。那么，无功补偿电容器组常用的放电方法有哪些？

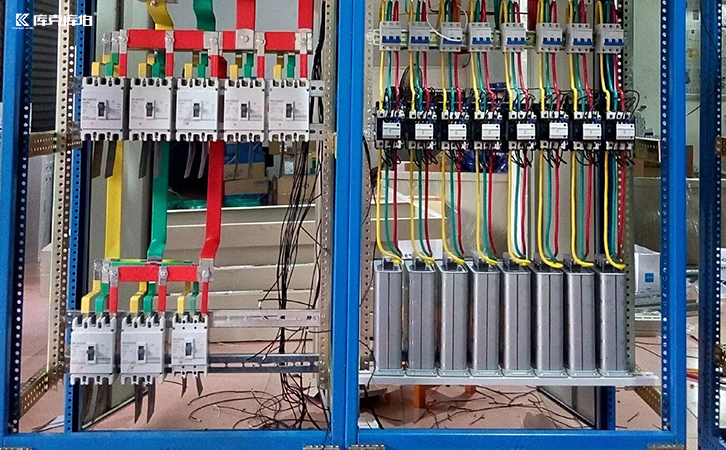

无功补偿电容器

一、直接放电法

直接放电法是指将电容器组直接放电至无电压状态。具体操作步骤如下：

1、断开电容器组与电力系统的连接，确保电容器组之间不存在任何电流；

2、打开电容器组的放电开关，放电电路开始运行；

3、等待一段时间，直到电容器组内的电荷完全放尽；

4、关闭放电开关，确认电容器组已经完全放电。

直接放电法操作简单，但放电过程中可能会产生较大的电流冲击，对设备有一定的损伤风险。因此，在实际操作中需要谨慎使用，尤其是针对容量较大的电容器组。

二、间接放电法

间接放电法是指通过外部电阻将电容器组的电荷放电至无电压状态。具体操作步骤如下：

1、断开电容器组与电力系统的连接，确保电容器组之间不存在任何电流；

2、将外部电阻连接至电容器组，构成放电电路；

3、打开电路开关，通过外部电阻放电；

4、等待一段时间，直到电容器组内的电荷完全放尽；

5、关闭电路开关，确认电容器组已经完全放电；

6、断开外部电阻与电容器组的连接。

间接放电法相比直接放电法，通过外部电阻限制了电流大小，减小了对设备的冲击，保护了设备的安全。但由于需额外连接外部电阻，操作稍显繁琐。

无功补偿电容器

三、间断放电法

间断放电法是指通过多次放电来逐渐放空电容器组的电荷，最终达到无电压状态。具体操作步骤如下：

1、断开电容器组与电力系统的连接，确保电容器组之间不存在任何电流；

2、打开放电开关，进行第一次放电；

3、关闭放电开关，接通电容器组，充电一段时间；

4、断开电容器组与电力系统的连接，进行第二次放电；

5、重复步骤3和4，直到电容器组内的电荷完全放尽。

间断放电法是一种逐步放电的过程，可以有效减小放电时的电流冲击，保护设备安全。但由于需要多次放电，操作耗时相对较长。

无功补偿电容器组的放电方法包括直接放电法、间接放电法和间断放电法。在实际操作中要根据电容器组的具体情况选择合适的放电方法，确保设备的安全运行和延长设备寿命。
