无功补偿电力电容器零序过流保护动作的常见原因与应对机制

返回列表来源：发布日期：2024-09-29 16:16:29【大中小】

无功补偿电力电容器零序过流保护动作通常由系统接地故障、负荷不平衡、设备内部异常或谐波干扰等因素引起，其核心目的是在检测到异常零序电流时快速切断故障，以保障电力系统的安全稳定运行。随着电力电子技术的广泛应用，电网环境日益复杂，合理配置和理解零序过流保护机制，对于维持电能质量治理设备的长期可靠运行具有重要意义。

一、零序过流保护动作的常见原因

1.系统接地与负荷不平衡

当电力系统发生单相接地故障时，零序电流会显著增大，可能导致电容器承受超出设计范围的电流。此外，如果系统三相负荷存在明显的不平衡现象，也会引起零序电流增加，当该电流达到保护装置的整定值时，便会触发保护动作。

2.电容器内部故障与谐波影响

电容器内部元件若出现短路、绝缘老化或损坏等故障，会产生异常的零序电流，进而引发保护装置动作。同时，电网中存在的谐波电流会在零序回路中叠加，增加零序电流的幅值，影响无功补偿电力电容器的正常运行并导致保护跳闸。

3.设备启停产生的瞬态冲击

在大型设备启动或停机、以及电容器组投切的过渡过程中，系统可能会产生瞬时的零序电流冲击。如果保护装置的延时设置不够合理，这种瞬态电流也可能被误判为故障而触发保护动作。

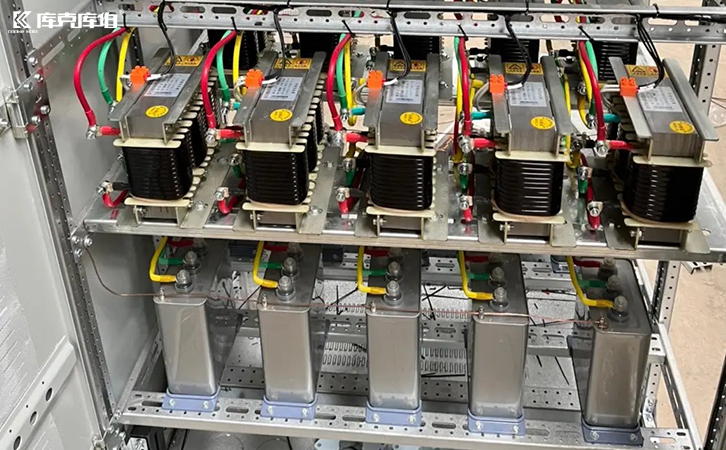

无功补偿电力电容器

二、零序过流保护的运行机制与必要性

零序过流保护主要针对电力系统中的接地故障和相间短路等异常情况。在这些故障下，电流的零序分量可能迅速升高，若不及时处理，可能导致电容器损坏甚至波及整个配电系统。因此，设置零序过流保护是降低设备故障风险、减少经济损失的重要安全措施。

1.快速切除与故障报警

一旦保护装置检测到异常的零序电流，会及时发出跳闸信号，切断电容器与电网的连接，从而在较短时间内隔离故障点，保障系统其他部分的安全。同时，保护装置会触发报警提示，帮助运维人员快速定位并排查问题，为后续的修复工作提供依据。

2.系统恢复与运行保障

在故障切除并查明原因后，部分具备自恢复功能的保护系统可以在确认异常消除后，支持设备重新投入运行。这种机制有助于提高配电系统的自动化水平和供电连续性。

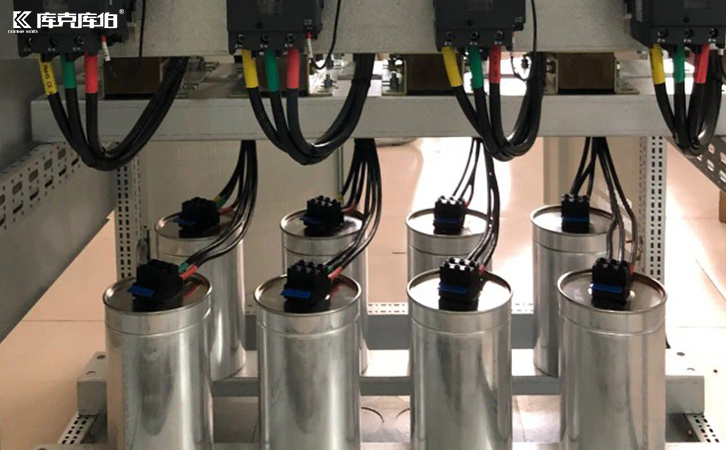

电力电容器厂商

三、应对复杂工况与异常电流的综合治理方案

为了减少因电网环境恶劣或设备自身局限导致的频繁保护动作，在选型和方案设计阶段需要充分考虑现场的实际工况。针对谐波干扰和异常工况带来的安全风险，可以采用具备更高抗谐波能力的电容器产品，例如抗谐波能力涵盖10%至200%不等的定制化元件，以适应不同行业的复杂用电环境。
