投入有源电力滤波器后还需要再串联电抗器吗

返回列表来源：发布日期：2024-03-26 17:08:22【大中小】

当今工矿企业，电力质量问题成为困扰该行业生产效率的重要因素之一。为了保证电力质量的标准，提高电能质量，一些电力企业对电力滤波器的研究日趋深入。有源电力滤波器作为一种高效能的补偿设备，其应用广泛，具有明显的优势。然而，一些工矿企业对于投入有源电力滤波器后是否还需要再串联电抗器产生了疑问。

投入有源电力滤波器（apf）后，是否还需要再串联电抗器取决于具体的应用场景和系统的需求。有源电力滤波器的主要功能是动态补偿谐波电流，提高电能质量。它们通常能够独立地检测系统中的谐波并注入相反的补偿电流来抵消这些谐波。

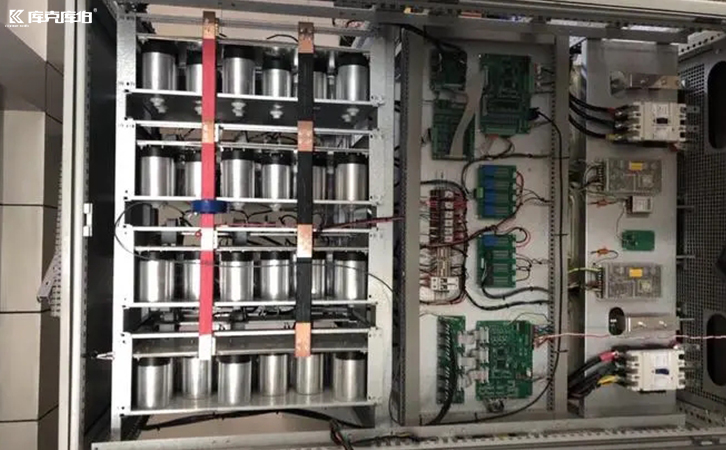

有源电力滤波器

在某些情况下，可能还需要电抗器来实现以下目的：

1、抑制谐波放大：在存在较高谐波含量的系统中，电抗器可以与电容器串联使用，以形成lc滤波网络，从而抑制特定频率的谐波放大。

2、限制合闸涌流：电抗器可以限制电容器在投入或切除时产生的合闸涌流，减少对电容器和其它电气设备的冲击。

3、提高系统稳定：在某些复杂的电力系统中，电抗器可以帮助提高系统的稳定性，特别是在存在快速负载变化或电压波动时。

4、保护电容器：电抗器可以保护电容器免受谐波电流的影响，延长电容器的使用寿命。

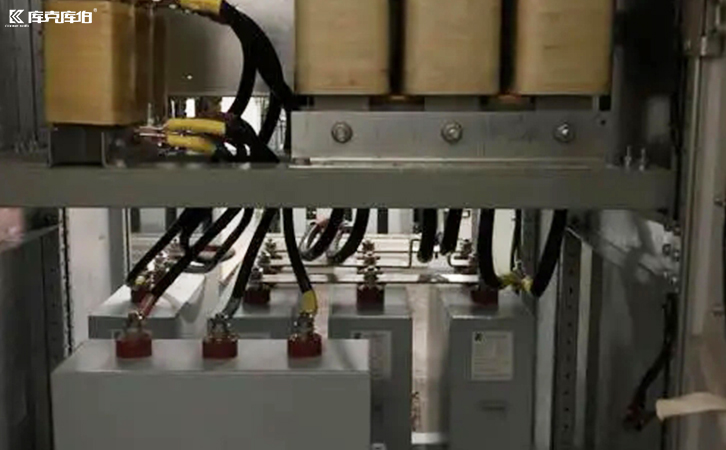

串联电抗器

然而，在有些情况下，如果apf已经能够有效地补偿系统中的谐波，并且系统的设计和运行条件不需要额外的电抗器来提供上述功能，那么就可能不需要再串联电抗器。最终的决定应基于系统的详细分析和设计要求。在实际应用中，通常需要电力系统工程师根据具体的电网状况和性能要求来确定是否需要额外的电抗器。

由此可见，投入有源电力滤波器后是否还需要再串联电抗器，需要根据具体情况来决定。在大型电力设备和高功率负载的情况下，有源电力滤波器和电抗器的联合使用是最佳选择；而在小型电力设备和低功率负载的情况下，单独使用有源电力滤波器已可以达到要求。
