电力电容器进行无功补偿的工作原理与运行机制解析

返回列表来源：发布日期：2019-02-18 08:42:50【大中小】

使用电力电容器进行无功补偿的核心原理，是通过并联接入容性无功功率，与用电设备产生的感性无功功率在局部电路中相互交换与抵消，从而减少电网侧的无功输送需求，进而提升系统功率因数与整体电能利用效率。

一、基础概念：理解无功补偿的前提

要掌握补偿机制，首先需要明确电力系统中的两类关键参数与负荷特性。

1.感性负荷与容性负荷

在工业与商业配电系统中，电动机、变压器、电焊机等设备属于典型的感性负荷。这类设备在建立和维持交变磁场时，会持续从电网吸收无功功率。而电力电容器属于容性负荷设备，其物理特性决定了它能够向电路释放容性无功功率。当两者并联接入同一配电回路时，能量会在容性与感性元件之间进行周期性交换，而非全部依赖远距离电网输送。

2.有功功率与无功功率

有功功率是指电能实际转换为机械能、热能或光能等可直接做功的能量形式；无功功率则不直接对外做功，主要用于维持电气设备内部电磁场的正常运转。两者共同构成视在功率。在配电网络中，若设备所需的无功功率占比过高，会导致线路电流增大、变压器及电缆损耗上升。合理补偿无功功率，有助于在视在功率不变的前提下，提高有功功率的输送比例。

3.核心机制：电力电容器如何实现补偿

电力电容器进行无功补偿的实现路径主要依赖于并联谐振与能量就地平衡原理。当电力电容器与感性用电设备并联连接时，电容器释放的容性无功电流与设备吸收的感性无功电流在相位上方向相反。这种相位差使得两者能够在设备端直接进行能量交换，形成局部的无功循环。由此，电网只需提供设备实际消耗的有功功率及少量剩余的无功功率，线路中的总电流随之下降。随着无功流动减少，系统的功率因数将逐步向标准值靠拢，配电设备的带载能力与运行效率也会得到相应改善。

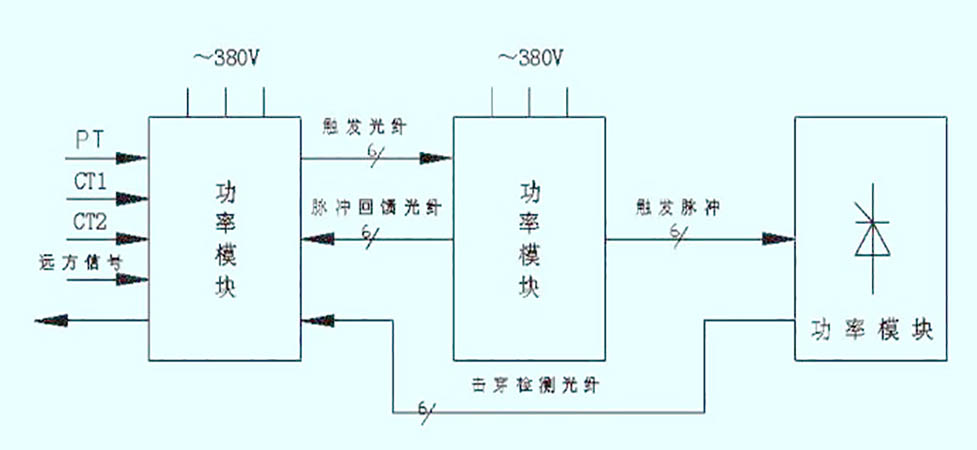

无功补偿

二、技术特点与场景适配

传统电力电容器组通常采用分级投切方式，具备结构简单、适用于负荷相对平稳场景的特点。然而，面对冲击性负载、变频器或频繁启停的生产线，负载的无功需求可能在极短时间内发生剧烈波动。由于传统电容投切装置存在一定的动作与响应延时，在应对快速变化的动态无功时，可能出现过补或欠补的情况。在实际工程应用中，企业通常会结合现场检测数据与负载波动特性进行方案评估。对于无功波动平缓的常规场景，基础电容补偿即可满足运行需求；若现场同时存在功率因数频繁波动或谐波干扰等问题，则可能需要将电容器与电抗器、动态无功补偿设备进行组合配置。在方案规划阶段，库克库伯电气等服务商通常注重依据实际工况数据，通过合理搭配基础补偿与动态治理设备，帮助客户构建更贴合现场运行条件的电能质量优化路径。

三、综合效益与方案评估

合理配置无功补偿方案，通常有助于降低线路与变压器损耗、改善末端电压质量，并在正常工况下减少因功率因数未达标而产生的力调电费支出。具体节能效果与投资回报周期，往往受当地电价政策、设备运行时长、负载率及现场谐波环境等多重因素综合影响。在明确运行机制后，许多企业会进一步关注实际落地效果。关于电力电容器进行无功补偿的好处有哪些，通常需要结合具体配电架构、设备选型精度以及后期运维策略进行综合评估。在实施补偿改造前，建议开展系统的电能质量测试，以确保方案的安全性与经济性符合企业长期运行需求。
